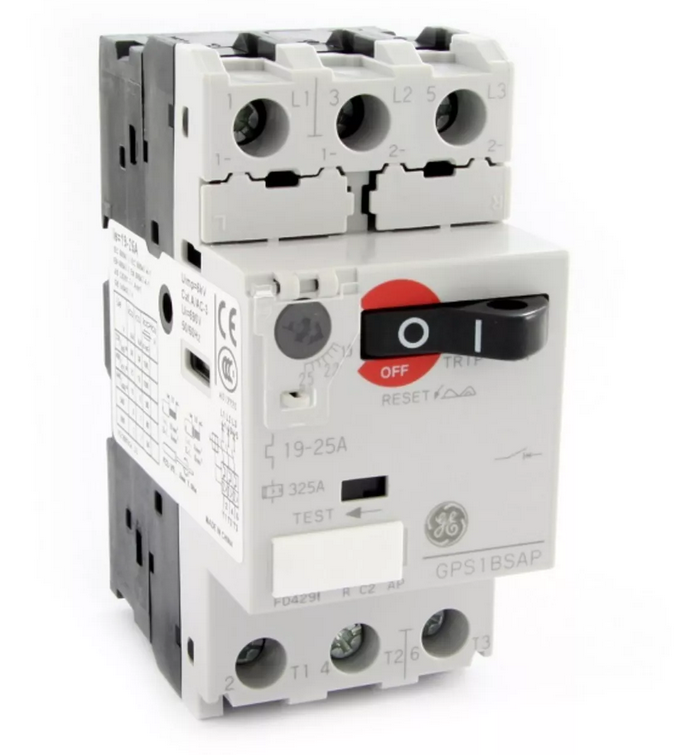

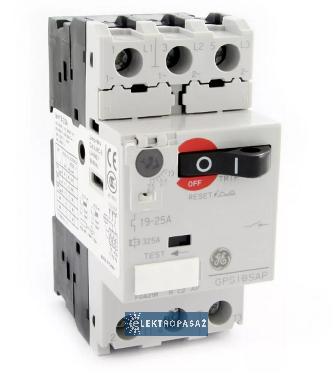

Wyłącznik silnikowy 3P 11,00kW 19,0-25,0A GPS1BSAP 101224 GE Power Controls Wyprzedaż

Wyłącznik silnikowy GPS1BSAP nr kat. 101224 serii GPS1 firmy General Electric (obecnie ABB), to wyłącznik do sterowania i ochrony silników trójfazowych o mocy do 11kW przy 400V AC-3. Wyłącznik GPS1BSAP posiada zabezpieczenie termomagnetyczne z wyzwalaczem termicznym w zakresie regulacji prądu 19-25A. Zabezpiecza silniki przed skutkami zwarć i przeciążeń oraz umożliwia sterowanie pracą silnika przy pomocy dźwigni na wyłączniku. Wyłącznik zabezpiecza urządzenia przed ich zniszczeniem wskutek blokady rozruchu, zwarcia lub braku czy asymetrii napięcia.

Dane techniczne:

• klasa wyzwalania: 10 (według IEC 60947-4-1)
• moc znamionowa (silniki 3 -fazowe) przy napięciu 220 / 230 VA: 5.5 kW
• moc znamionowa (silniki 3 -fazowe) przy napięciu 400 VAC: 11 kW
• moc znamionowa (silniki 3 -fazowe) przy napięciu 440 VAC: 11 kW
• moc znamionowa (silniki 3 -fazowe) przy napięciu 500 / 525 VAC: 13 / 15 kW
• moc znamionowa (silniki 3 -fazowe) przy napięciu 660 / 690 VAC: 17 / 18.5 kW
• prąd znamionowy: 25 A
• zakres nastawy prądu cieplnego: 19 - 25 A
• wyzwalacz zwarciowy bezzwłoczny: 325 A
• znamionowa graniczna zdolność wyłączania zwarcia przy 220 / 230 V Icu: 50 kA
• znamionowa graniczna zdolność wyłączania zwarcia przy 400 V Icu: 25 kA
• znamionowa graniczna zdolność wyłączania zwarcia przy 440 V Icu: 35 kA
• znamionowa graniczna zdolność wyłączania zwarcia przy 500 / 525 V Icu: 10 kA
• znamionowa graniczna zdolność wyłączania zwarcia przy 600 V Icu: 4 kA
• znamionowa graniczna zdolność wyłączania zwarcia przy 690 V Icu: 4 kA
• znamionowa robocza zdolność wyłączania zwarcia przy 220 / 230 V Ics: 38 kA
• znamionowa robocza zdolność wyłączania zwarcia przy 400 V Ics: 19 kA
• znamionowa robocza zdolność wyłączania zwarcia przy 440 V Ics: 8 kA
• znamionowa robocza zdolność wyłączania zwarcia przy 500 / 525 V Ics: 5 kA
• znamionowa robocza zdolność wyłączania zwarcia przy 600 V Ics: 3 kA
• znamionowa robocza zdolność wyłączania zwarcia przy 690 V Ics: 3 kA

Zalety:

• zabezpieczenie termiczne i magnetyczne
• czytelne oznaczenie stanu z położeniami po wyzwoleniu
• kompensacja temperatury
• detekcja zaniku fazy
• kompletny asortyment akcesoriów gwarantujący rozwiązania dla wszystkich zastosowań; akcesoria obejmują styki pomocnicze (przednie i boczne, lewe i prawe), styki sygnalizacyjne i blok sygnalizacji zwarć, wyzwalacz zanikowy, wyzwalacz podnapięciowy, obudowy, itp.

Zakres zastosowania:

• system ochrony i włączania indukcyjnych silników trójfazowych
