Miernik Metrel MI 3155 ST+ EurotestXD 2,5kV IT + Program PC/Android

Produkt na zamówienie, czas realizacji 7-14 dni roboczych.

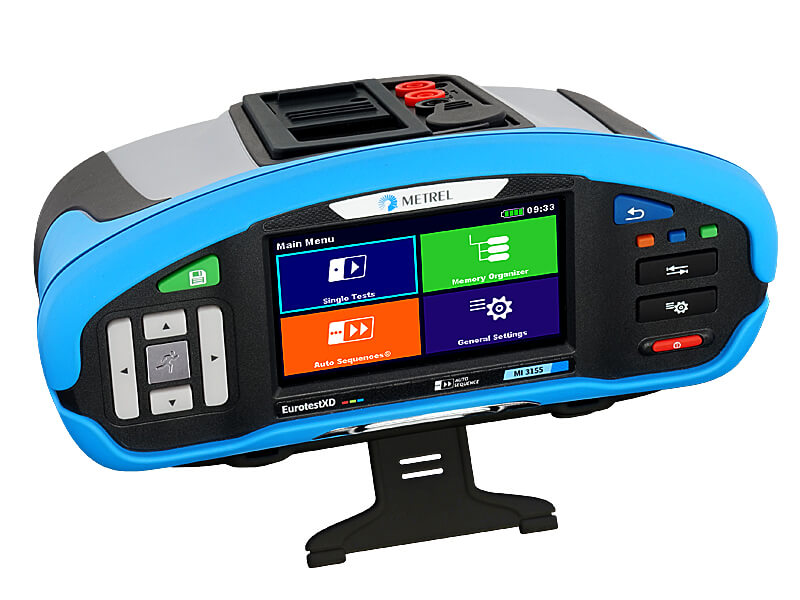

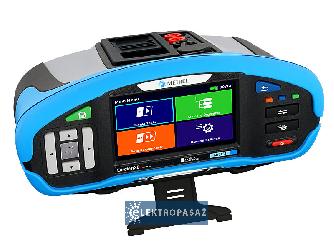

Miernik Metrel MI 3155 EurotestXD jest najbardziej zaawansowanym technologicznie przyrządem pomiarowym. Został zaprojektowany z myślą o pomiarach obiektów przemysłowych. Elementami wyróżniającymi MI 3155 są: ergonomiczny kształt, intuicyjny interfejs użytkownika, rozbudowany organizer pamięci, dowolnie programowalne testy automatyczne AutoSequence^® oraz kolorowy, dotykowy ekran pozwalający na szybkie i intuicyjne sterowanie dostępnymi funkcjami. Tester wykonuje pomiary zgodnie z wymaganiami normy IEC/PN-EN 61557 oraz pozwala wykonywać pomiary w oparciu o wymagania norm powiązanych (np. IEC/PN-HD 60364-6 czy IEC/PN-HD 60364-4-41) czyli m.in. sprawdzanie wyłączników różnicowoprądowych RCD, pomiary impedancji linii i pętli zwarcia z użyciem 3 lub 4 przewodów pomiarowych czy pomiary rezystancji uziemienia. Wachlarz możliwości miernika uzupełniają funkcje takie jak: monitorowanie napięcia instalacji w trybie rzeczywistym, sprawdzenie kolejności następstwa faz, testowanie napięcia przebicia warystorów, kalkulacja współczynników PI/DAR, pomiar natężenia oświetlenia, pomiar czasu rozładowania, pomiary, sprawdzenie monitora stanu izolacji (IMD), pomiar prądu pierwszego uszkodzenia (ISFL), a także przewodnik po inspekcjach i oględzinach. Mierniki Metrel od ponad 60 lat są najczęściej wybieranymi rozwiązaniami m.in. do pomiarów instalacji.

Funkcje pomiarowe

Pomiar impedancji uzwojeń transformatora metodą 4-przewodową
Wysokoprecyzyjna ocena spodziewanego prądu zwarcia
Trójprzewodowy pomiar rezystancji przewodu ochronnego (funkcja RPE) bez używania niewygodnych przewodów przedłużających
Automatyczny pomiar rezystancji izolacji pomiędzy żyłami L-N, N-PE oraz L-PE (funkcja R_IZO - WSZYSTKIE)
Czteroprzewodowy pomiar ciągłości połączeń ochronnych i wyrównawczych
Pomiar rezystancji izolacji napięciem DC od 50V do 2500V wraz z kalkulacją współczynników PI oraz DAR
Test warystora
Ciągłość przewodów ochronnych i wyrównawczych prądem 200mA DC ze zmianą polaryzacji
Ciągłość przewodów ochronnych i wyrównawczych prądem 7mA

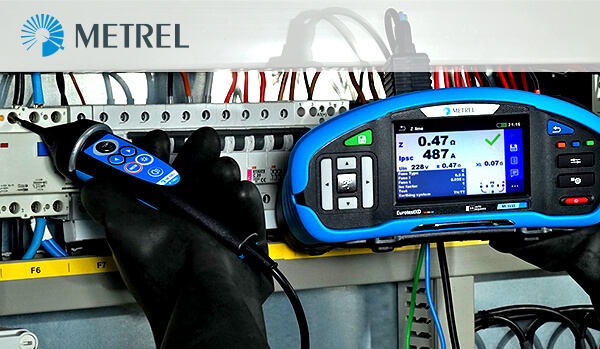

Trójprzewodowy pomiar impedancji pętli zwarcia (L-PE) bez wyzwolenia wyłącznika różnicowoprądowego RCD
Pomiar napięcia dotykowego za pomocą zewnętrznej sondy P/S
Dwuprzewodowy lub trójprzewodowy pomiar impedancji linii (L-L, L-N)
Pomiar napięcia TRMS oraz częstotliwości w instalacjach 1-fazowych oraz 3-fazowych
Pomiary impedancji linii/pętli zwarcia oraz wyłączników RCD w zakresie częstotliwości sieciowej z przedziału 16...400Hz
Sprawdzenie kolejności następstwa faz
Pomiar mocy oraz współczynnika THD (do 12 harmonicznej)
Testowanie wyłączników różnicowoprądowych RCD (ogólnego przeznaczenia oraz selektywne, typu AC, A, F, B, B+, MI RCD, EV RCD, PRCD, PRCD-K, PRCD-S)
Pomiar rezystancji uziemienia (metoda 3-przewodowa oraz 2-cęgowa)
Pomiar rezystywności gruntu za pomocą adaptera Ro (opcja)
Pomiar prądów obciążenia oraz prądów upływu (opcja)
Pomiar prądu pierwszego uszkodzenia (ISFL) w układzie IT
Testowanie urządzeń monitorujących stan izolacji (IMD) w układzie IT
Tryb badania maszyn - wraz z pomiarem czasu rozładowania
Pomiar natężenia oświetlenia (opcja)
Pomiar impedancji pętli zwarcia z wysoką rozdzielczością (opcja)

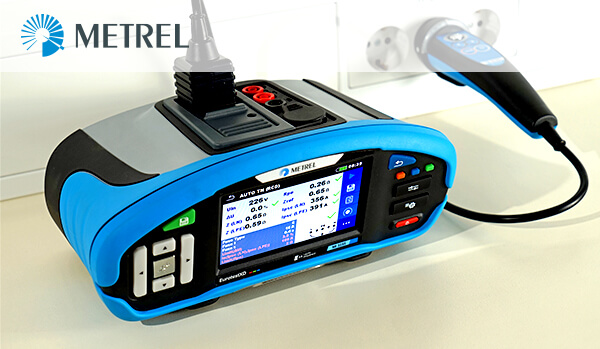

Sprawdzanie bezpieczeństwa stacji ładowania pojazdów elektrycznych (opcja)
Określanie lokalizacji obwodów (opcja)
Obsługa skanerów kodów kreskowych i kodów QR (opcja)

Główne zalety

Dowolnie programowalne automatyczne testy AutoSequence^®
Zaimplementowane gotowe testy AutoSequence^® uzależnione od profilu przyrządu
Zaimplementowane testy zautomatyzowane dla różnych układów sieci
Asystent przeprowadzania inspekcji
Asystent przeprowadzania oględzin
Scenariusze inspekcji oraz oględzin użytkownika
Automatyczne testy dla stacji ładowania pojazdów elektrycznych (EVSE)
Oględziny oraz sprawdzenie funkcjonalne maszyn elektrycznych
Wbudowane ekrany pomocy ze schematami pomiarowymi
Wbudowane charakterystyki zabezpieczeń nadprądowych
Monitorowanie napięć instalacji w czasie rzeczywistym
Automatyczna zmiana polaryzacji przy pomiarze ciągłości
Zautomatyzowana procedura testowania wyłączników RCD (RCD AUTO)
Zautomatyzowana procedura pomiaru impedancji (Z AUTO)
Łatwa filtracja przydatnych funkcji za pomocą filtra grup zastosowań
Wbudowana ładowarka oraz akumulator w wyposażeniu standardowym
Wbudowany moduł Bluetooth^® do komunikacji z komputerami PC oraz urządzeniami z systemem Android
Oprogramowanie Metrel ES Manager dla komputerów PC pozwalające na szybką obróbkę danych i tworzenie raportów
Opcjonalne oprogramowanie aMESM dla urządzeń z systemem Android do szybkiej komunikacji z przyrządem.

Zastosowanie

Odbiorcze oraz okresowe badania bezpieczeństwa instalacji elektrycznych niskiego napięcia w układach sieci TT, TN oraz IT
Badanie bezpieczeństwa instalacji jednofazowych oraz trójfazowych
Czynności konserwacyjne maszyn lub instalacji elektrycznych
Badanie bezpieczeństwa instalacji niskiego napięcia
Czynności konserwacyjne i badanie instalacji odgromowych
Badanie instalacji o różnych częstotliwościach znamionowych (14-500Hz)
Wykonywanie pomiarów na placach budowy
Testowanie bezpieczeństwa maszyn i rozdzielnic elektrycznych
Wykonywanie pomiarów instalacji medycznych pracujących w układzie IT
Testowanie bezpieczeństwa instalacji zasilanych z agregatów stacjonarnych lub mobilnych (w tym, np. instalacje wozów pożarniczych czy wozów wojskowych)
Testowanie stacji ładowania pojazdów elektrycznych (EVSE)
Zaawansowana diagnostyka izolacji

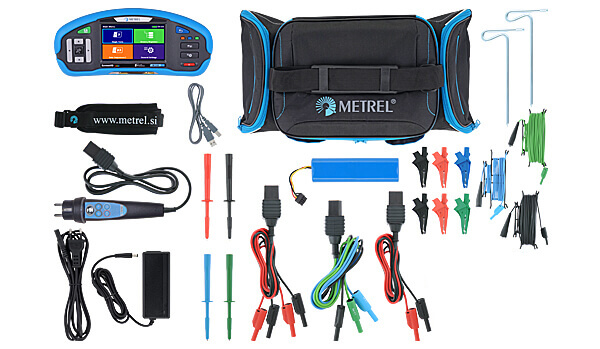

Wyposażenie standardowe:

Miernik MI 3155 EurotestXD
Pakiet akumulatorów 8800 mAh
Zasilacz 12V/3A
Wtyczka commander, 1.5 m
Przewód pomiarowy, 4-żyłowy, 1.5 m
Przewód pomiarowy, 3-żyłowy, 1.5 m
Przewód pomiarowy, 2-żyłowy, 2,5 kV, 1.5 m
Sondy ostrzowe - 4 szt. (czarna, niebieska, zielona, czerwona)
Sondy krokodylkowe - 6 szt. (czarne - 2 szt. niebieska - 1 szt., zielona - 1 szt., czerwone - 2 szt.)
Zestaw do pomiaru rezystancji uziemienia - 20 m
Przewód USB
Bezpieczny futerał na przyrząd i akcesoria
Pasek transportowy
Licencja oprogramowania Metrel Electrical Safety Manager w wersji ADVANCED
Oprogramowanie Metrel Metrel Electrical Safety Manager na płycie CD
Aplikacja Metrel aMESM Android
Skrócona instrukcja obsługi w formie drukowanej
Pełna instrukcja obsługi w formie elektronicznej na płycie CD
Świadectwo wzorcowania

CIĄGŁOŚĆ

Funkcja	Zakres pomiarowy	Rozdzielczość	Dokładność
Metoda 2-przewodowa - pomiar prądem 7 mA	0.00 Ω ... 19.99 Ω 20.0 Ω ... 1999 Ω	0.1 Ω 1 Ω	±(5 % wartości wskazanej + 3 cyfry)
Metoda 2-przewodowa lub 4-przewodowa - pomiar prądem 200 mA	0.00 Ω ... 19.99 Ω 20.0 Ω ... 199.9 Ω 200.0 Ω ... 1999 Ω	0.01 Ω 0.1 Ω 1 Ω	±(3 % w.w. + 3 cyfry) ±(5 % w.w.) ±(5 % w.w.)

REZYSTANCJA IZOLACJI

Funkcja	Zakres pomiarowy	Rozdzielczość	Dokładność
R izolacji, R izolacji - wszystko¹ Napięcie pomiarowe 50/100/250 V	0.00 MΩ ... 19.99 MΩ 20.0 MΩ ... 99.9 MΩ 100.0 MΩ ... 199.9 MΩ	0.01 MΩ 0.1 MΩ 0.1 MΩ	±(5 % wartości wskazanej + 3 cyfry) ±(10 % w.w.) ±(20 % w.w.)
R izolacji, R izolacji - wszystko¹ Napięcie pomiarowe 500/1000 V	0.00 MΩ ... 19.99 MΩ 20.0 MΩ ... 199.9 MΩ 200 MΩ ... 999 MΩ	0.01 MΩ 0.1 MΩ 1 MΩ	±(5 % w.w. + 3 cyfry) ±(5 % w.w.) ±(10 % w.w.)
R izolacji, R izolacji - wszystko¹ Napięcie pomiarowe 2500 V	0.00 MΩ ... 19.99 MΩ 20.0 MΩ ... 199.9 MΩ 200 MΩ ... 999 MΩ 1.00 GΩ ... 19.99 GΩ	0.01 MΩ 0.1 MΩ 1 MΩ 0.01 GΩ	±(5 % w.w. + 3 cyfry) ±(5 % w.w.) ±(10 % w.w.) ±(10 % w.w.)
DAR, PI	0.01 ... 9.99 10.0 ... 100.0	0.01 0.1	±(5 % w.w. + 2 cyfry) ±(5 % w.w.)
Test warystora AC, DC²	0 V … 1000 V (DC) 0 V … 625 V (AC)	1 V 1 V	±(3 % w.w. + 3 cyfry) ±(3 % w.w. + 3 cyfry)

RCD

Funkcja	Zakres pomiarowy	Rozdzielczość	Dokładność
RCD Uc	0.00 V ... 19.99 V 20.0 V ... 99.9 V	0.1 V	(-0 %/+15 %) w.w. ± 10 cyfr (-0 %/+15 %) w.w.
RCD (t)	0.00 ms ... 40.0 ms 0.0 ms ... maks. czas	0.1 ms	±1 ms ±3 ms
RCD I Narastający	0.2xIΔN ... 1.1xIΔN (AC, MI, EV a.c.) 0.2xIΔN ... 1.5xIΔN (A, IΔN ≥30 mA) 0.2xIΔN ... 2.2xIvN (A, IΔN 0.2xIΔN ... 2.2xIΔN (B, MI, EV d.c.)	0.05xIΔN	±0.1xIΔN

IMPEDANCJA

Funkcja	Zakres pomiarowy	Rozdzielczość	Dokładność
Zlinii (L-L, L-N), Ipsc, Zlinii 4-przewodowo³	0.00 Ω ... 9.99 Ω 10.0 Ω ... 99.9 Ω 100 Ω ... 999 Ω 1.00 kΩ ... 9.99 kΩ	0.01 Ω 0.1 Ω 1 Ω 10 Ω	±(5 % wartości wskazanej + 5 cyfr) ±(5 % w.w. + 5 cyfr) ±(10 % w.w.) ±(10 % w.w.)
Zpętli (L-PE), Ipfc, Zpętli 4-przewodowo³	0.00 Ω ... 9.99 Ω 10.0 Ω ... 99.9 Ω 100 Ω ... 999 Ω	0.01 Ω 0.1 Ω 1 Ω	±(5 % w.w. + 5 cyfr) ±(5 % w.w. + 5 cyfr) ±(10 % w.w.)
Zs RCD⁴	1.00 kΩ ... 9.99 kΩ	10 Ω	±(10 % w.w.)

NAPIĘCIE

Funkcja	Zakres pomiarowy	Rozdzielczość	Dokładność
TRMS (0, 14 ... 500 Hz)	0 … 550 V	1 V	±(2 % w.w. + 2 cyfry)
Częstotliwość	0.00 Hz .. 9.99 Hz 10.0 Hz ... 499.9 Hz	0.01 Hz 0.1 Hz	±(0.2 % w.w. + 1 cyfra) ±(0.2 % w.w. + 1 cyfra)

PRĄD

Funkcja	Zakres pomiarowy	Rozdzielczość	Dokładność
TRMS, AC cęgami A 1018, zakres=20 A	0.0 mA ... 99.9 mA 100 mA ... 999 mA 1.00 A ... 19.99 A	0.1 mA 1 mA 0.01 A	±(5 % wartości wskazanej + 5 cyfr) ±(3 % w.w. + 3 cyfry) ±(3 % w.w.)
TRMS, AC cęgami A 1019, zakres=20 A	0.0 mA ... 99.9 mA 100 mA ... 999 mA 1.00 A ... 19.99 A	0.1 mA 1 mA 0.01 A	Wartość orientacyjna ±(5 % w.w.) ±(3 % w.w.)
TRMS, AC/DC cęgami A 1391, zakres=40 A	0.00 A ... 1.99 A 2.00 A ... 19.99 A 20.0 A ... 39.9 A	0.01 A 0.01 A 0.1 A	±(3 % w.w. + 3 cyfry) ±(3 % w.w.) ±(3 % w.w.)
TRMS, AC/DC cęgami A 1391, zakres = 300 A	0.00 A ... 19.99 A 20.0 A ... 39.9 A 40.0 A ... 299.9 A	0.01 A 0.1 A 0.1 A	Wartość orientacyjna Wartość orientacyjna ±(3 % w.w. + 5 cyfr)

REZYSTANCJA UZIEMIENIA

Funkcja	Zakres pomiarowy	Rozdzielczość	Dokładność
Metodą 3-przewodową⁵	0.00 Ω ... 19.99 Ω 20.0 Ω ... 199.9 Ω 200.0 Ω ... 9999 Ω	0.01 Ω 0.1 Ω 1 Ω	±(5 % wartości wskazanej + 5 cyfr)
Metodą 2-cęgową	0.00 Ω ... 19.99 Ω 20.0 Ω ... 30.0 Ω 30.1 Ω ... 39.9 Ω	0.01 Ω 0.1 Ω 0.1 Ω	±(10 % w.w. + 10 cyfr) ±(20 % w.w.) ±(30 % w.w.)
Rezystywność gruntu	0.0 Ωm … 99.9 Ωm 100 Ωm ... 999 Ωm 1.00 kΩm ... 9.99 kΩm 10.0 kΩm ... 99.9 kΩm 100 kΩm ... 9999 kΩm	0.1 Ωm 1 Ωm 0.01 kΩm 0.1 kΩm 1 kΩm	±(5 % w.w.) dla Re 1 Ω … 1999kΩ ±(10 % w.w.) dla Re 2 kΩ … 19.99kΩ ±(20 % w.w.) dla Re > 20 kΩ

MOC

Funkcja	Zakres pomiarowy
Moc (P, S, Q)	0.00 W (VA, Var) ... 99.9 kW (kVA, kVar)
Współczynnik mocy	-1.00 ... 1.00
Współczynnik THD napięcia	0.1 % ... 99.9 %

HARMONICZNE

Funkcja	Zakres pomiarowy
Harmoniczne napięcia	0.1 V ... 500 V
Współczynnik THD napięcia	0.1 % ... 99.9 %
Harmoniczne oraz współczynnik THD prądu	0.00 A ... 199.9 A

PRĄD PIERWSZEGO USZKODZENIA (ISFL)

Funkcja	Zakres pomiarowy	Rozdzielczość	Dokładność
I_{SC 1}, I_{SC 2}	0.0 mA ... 19.9 mA	0.1 mA	±(5 % wartości wskazanej + 3 cyfry)

TEST IMD

Funkcja	Zakres pomiarowy	Rozdzielczość	Dokładność
Próg zadziałania alarmu monitora rezystancji izolacji	5 … 640 kΩ	5 kΩ	Wartości orientacyjne, do 128 kroków

NATĘŻENIE OŚWIETLENIA

Funkcja	Zakres pomiarowy	Rozdzielczość	Dokładność
Typ B	0.01 lux ... 19.99 lux 20.0 lux ... 199.9 lux 200 lux ... 1999 lux 2.00 klux ... 19.99 klux	0.01 lux 0.1 lux 1 lux 10 lux	±(5 % wartości wskazanej + 2 cyfry) ±(5 % w.w. + 2 cyfry) ±(5 % w.w.) ±(5 % w.w.)
Typ C	0.01 lux ... 19.99 lux 20.0 lux ... 199.9 lux 200 lux ... 1999 lux 2.00 klux ... 19.99 klux	0.01 lux 0.1 lux 1 lux 10 lux	±(10 % w.w. + 3 cyfry) ±(10 % w.w. + 3 cyfry) ±(10 % w.w.) ±(10 % w.w.)

CZAS ROZŁADOWANIA

Funkcja	Zakres pomiarowy	Rozdzielczość	Dokładność
Czas rozładowania	0.0 s … 10.0 s	0.1 s	±(5 % wartości wskazanej + 2 cyfry)
Napięcie szczytowe	0 V … 550 V	1 V	±(5 % w.w. + 3 cyfry)

DANE OGÓLNE

Zasilanie	7.2 V (akumulator Li-Ion 4400 mAh)
Kategoria przepięciowa	600 V CAT III; 300 V CAT IV
Klasa ochrony	Podwójna izolacja
Porty komunikacyjne	Bluetooth, USB, RS232
Masa	1.78 kg
Wymiary (dł. x wys. x szer.)	252 x 111 x 165 mm

¹ Prąd pomiarowy 1 mA ... 3 mA ² Prąd progowy 1 mA ³ I_test = 20 A przy 230 V; 16 ... 400 Hz ⁴ I_test MAKS = 0.5 x IΔN ⁵ U_OC < 30 VAC, ISC < 30 mA, f = 15 Hz NORMY Funkcjonalność PN-EN 61557 DIN 5032 Inne normy odniesienia IEC/EN/PN-HD 60364-4-41 IEC/EN/PN-HD 60364-6 IEC/PN-EN 61008 IEC/PN-EN 61009 BS 7671 AS/NZ 3017 IEC 62752 EN 62955 Kompatybilność elektromagnetyczna (EMC) IEC/PN-EN 61326-1 Bezpieczeństwo IEC/PN-EN 61010-1 IEC/PN-EN 61010-031 IEC/PN-EN 61010-2-030 IEC/PN-EN 61010-2-032
