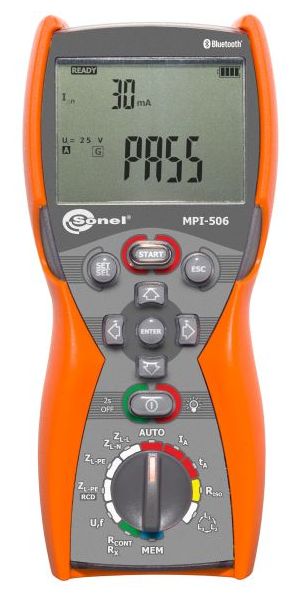

Miernik parametrów instalacji elektrycznej MPI-506 z certyfikatem kalibracji WMPLMPI506 Sonel

Cechy

• Pomiar parametrów pętli zwarcia
  • Pomiar impedancji pętli zwarcia w sieciach o napięciach znamionowych: 220/380 V, 230/400 V, 240/415 V o częstotliwościach 45...65 Hz, roboczy zakres napięć: 180...460 V
  • Wskazania rezystancji pętli zwarcia R i reaktancji pętli zwarcia X
  • Pomiar impedancji pętli zwarcia prądem 15 mA bez wyzwalania wyłączników różnicowoprądowych
  • Maksymalny prąd pomiarowy: 7,6 A (przy 230 V), 13,3 A (przy 400 V)
• Badanie wyłączników różnicowoprądowych typu AC, A
  • Pomiar wyłączników różnicowoprądowych bezzwłocznych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 15, 30, 100, 300, 500 mA
  • Pomiar prądu wyzwolenia I_A oraz czasu zadziałania t_A dla prądów 0,5 I_Δn, 1 I_Δn, 2 I_Δn, 5 I_Δn
  • Pomiar R_E i U_B bez wyzwalania RCD
  • Rozszerzona funkcja AUTO pomiaru RCD, z możliwością pomiaru Z_L-PE małym prądem
  • Pomiar I_A oraz t_A przy jednym zadziałaniu RCD
• Pomiar rezystancji izolacji
  • Napięcia probiercze 100 V, 250 V, 500 V
• Pomiar rezystancji połączeń ochronnych i wyrównawczych
  • Pomiar ciągłości połączeń ochronnych prądem ±200 mA zgodnie z normą PN-EN 61557-4
  • Autokalibracja przewodów pomiarowych - możliwość użycia dowolnych przewodów
  • Pomiar rezystancji małym prądem
• Wskazanie kolejności faz

Dodatkowe funkcje

• Sprawdzanie poprawności podłączenia przewodu PE za pomocą elektrody dotykowej.
• Pomiar napięcia (0...500 V) i częstotliwości sieci.
• Pamięć 990 wyników.
• Bezprzewodowa transmisja danych do komputera.
• Podświetlana przyciski.

Prostota i zaawansowanie

Prawdopodobnie najmniejszy na świecie miernik z tak dużą liczbą funkcji pomiarowych. Ich wybór odbywa się za pomocą przełącznika obrotowego. Dodatkowe parametry ustawia się przyciskami umieszczonymi na czole obudowy. Nastawy są pamiętane przez przyrząd nawet w przypadku całkowitego rozładowania baterii. Wszystkie przyciski są podświetlane, podobnie jak segmentowy wyświetlacz, co znakomicie ułatwia obsługę przy słabym świetle. Obszerna pamięć eliminuje potrzebę prowadzenia notatek w trakcie pomiarów.

Kontrola bezpieczeństwa instalacji

Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Jego atutem jest szybki pomiar (kilka sekund!) impedancji pętli zwarcia w obwodach z wyłącznikami RCD.

Badania można w bardzo łatwy sposób zautomatyzować poprzez:

• badanie wyłączników różnicowoprądowych w trybie Auto,

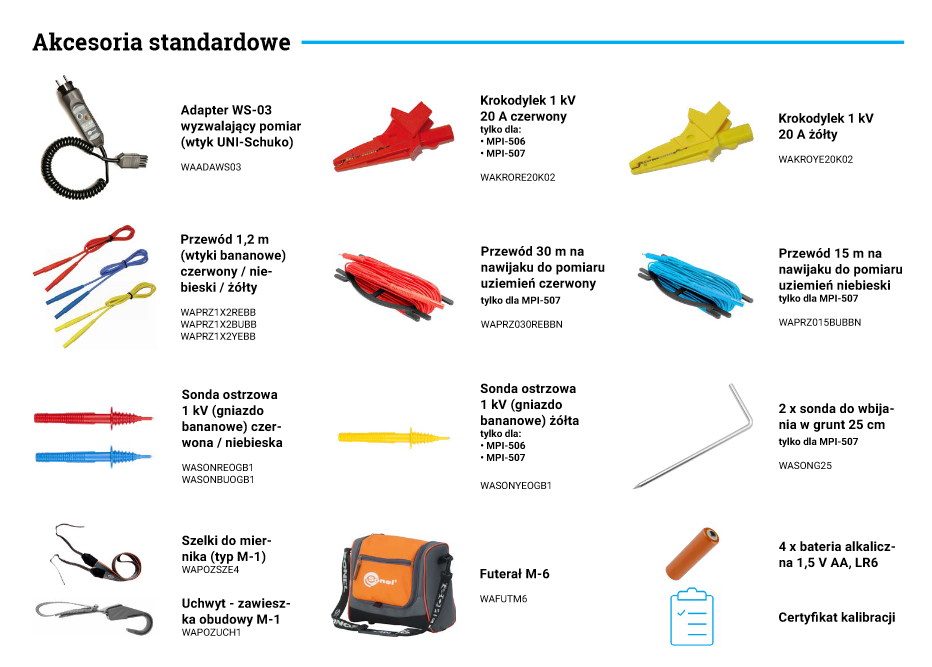

• wykorzystanie adaptera typu WS do badania instalacji poprzez standardowe gniazdo 230 V.

Podwyższona odporność na warunki środowiskowe

Miernik świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia obudowa o poziomie szczelności IP67.

Komunikacja i oprogramowanie

Za pomocą komunikacji bezprzewodowej Bluetooth można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader.
