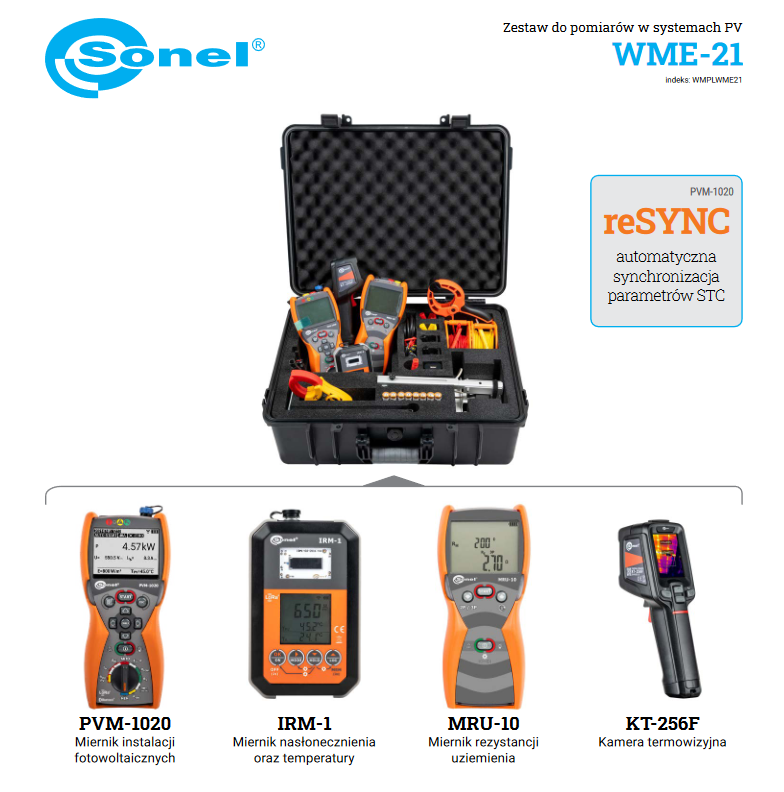

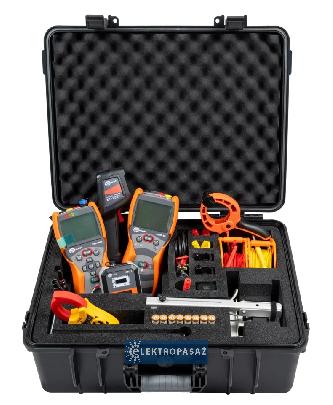

Zestaw do pomiarów instalacji fotowoltaicznych (PVM1020 KIT + MRU-10 + KT-256F) WMPLWME21 Sonel

Możliwości

• PVM-1020 | Umożliwia wykonanie pomiarów PV kategorii 1 według normy IEC 62446-1.
• PVM-1020 | Umożliwia przeliczanie parametrów na warunki STC według normy IEC 60891 dzięki współpracy z miernikiem nasłonecznienia i temperatury IRM-1.
• IRM-1 | Pomiar nasłonecznienia i temperatury.
• IRM-1 | Interfejs LoRa do komunikacji z miernikiem nadrzędnym – zasięg znacznie większy niż Bluetooth!
• MRU-10 | Pomiary rezystancji uziemienia instalacji fotowoltaicznych metodą trójbiegunową.
• KT-256F | Diagnostyka w podczerwieni.

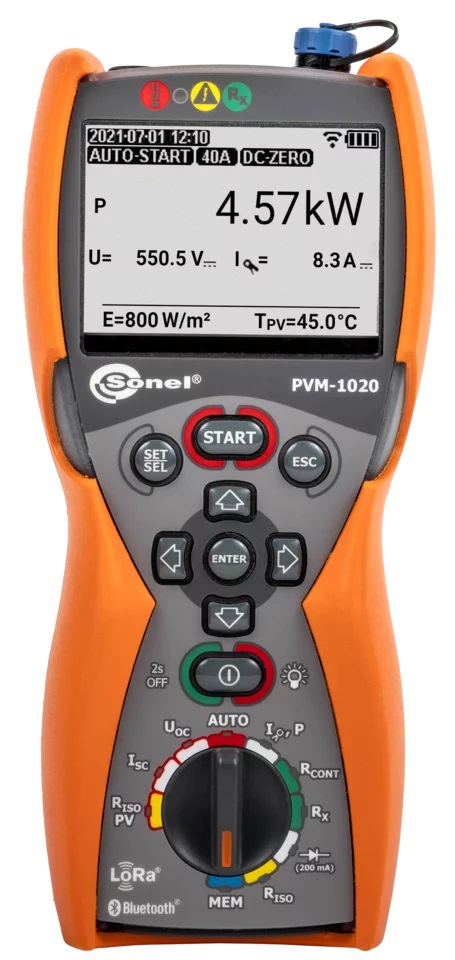

PVM-1020

Miernik instalacji fotowoltaicznych

Cechy

• Umożliwia wykonanie pomiarów kategorii 1 według normy IEC 62446-1.
• Tryb AUTO wykonujący sekwencję pomiarów po jednym naciśnięciu przycisku START.
• Umożliwia przeliczanie parametrów na warunki STC według normy IEC 60891 dzięki współpracy z miernikiem nasłonecznienia i temperatury IRM-1.
• Funkcja reSYNC – automatyczne uzupełnianie wyników o parametry środowiskowe i przeliczanie ich na warunki STC po odzyskaniu połączenia z IRM-1.
• Wbudowany interfejs radiowy LoRa zapewnia współpracę z miernikiem IRM-1 na znacznych odległościach.
• Wbudowany moduł Bluetooth do komunikacji z komputerem.
• Duża pamięć pomiarów: 100 obiektów po 40 komórek.
• Podświetlany wyświetlacz i przyciski.

Mierzone parametry

• Napięcie obwodu otwartego panelu lub łańcucha paneli PV do 1000 V DC.
• Napięcie RMS sieci AC do 600 V wraz z pomiarem częstotliwości.
• Prąd zwarcia panelu lub łańcucha paneli PV do 20 A DC.
• Rezystancja izolacji paneli PV – napięcie pomiarowe 250, 500 lub 1000 V, jednoczesny pomiar dwóch wartości R_ISO+ oraz R_ISO-.
• Rezystancja izolacji obwodów AC – napięcie pomiarowe 250, 500 lub 1000 V.
• Rezystancja połączeń ochronnych i wyrównawczych prądem ±200 mA.
• Pomiar rezystancji niskim prądem, sygnalizacja dźwiękowa i wizualna.
• Pomiar prądu roboczego paneli PV i prądu AC – wszystko za pomocą zewnętrznych cęgów.
• Pomiar mocy AC/DC.
• Test diod prądem 200 mA, automatyczne wykrywanie polaryzacji.
• Test diod blokujących napięciem 1000 V DC.

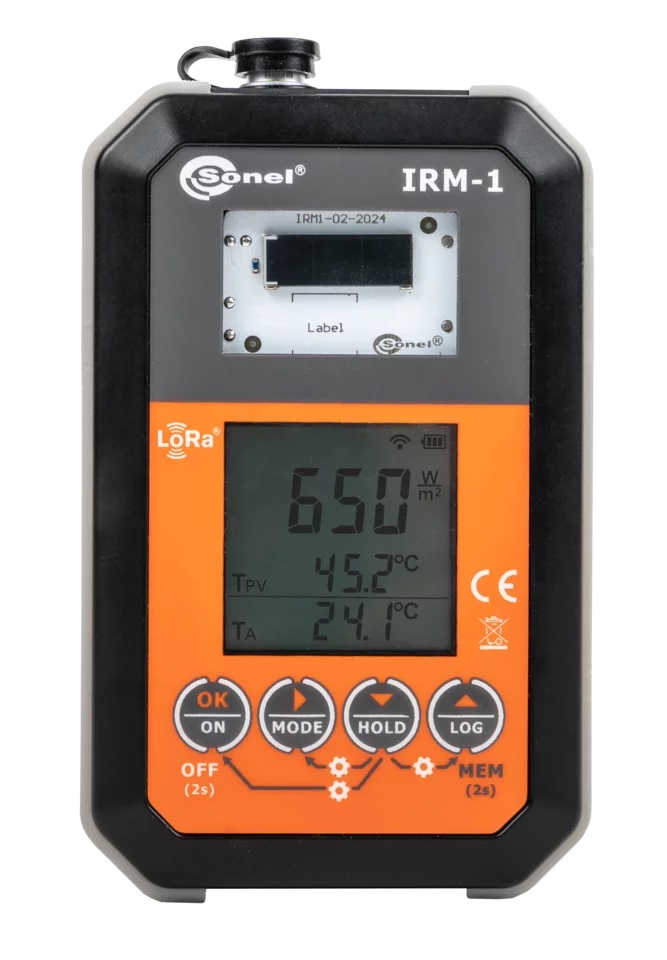

IRM-1

Miernik nasłonecznienia oraz temperatury

Cechy

• Pomiar nasłonecznienia i temperatury.
• Interfejs LoRa do komunikacji z miernikiem nadrzędnym – zasięg znacznie większy niż Bluetooth!
• Automatyczna synchronizacja danych z miernikiem nadrzędnym z funkcją reSYNC.
• Wbudowany kompas oraz czujnik nachylenia.
• Wbudowany rejestrator, który można wykorzystać do rejestracji nasłonecznienia przed budową instalacji PV, a także do pomiarów zacienienia istniejących instalacji.
• Duża pamięć pomiarów: 999 komórek pamięci podręcznej oraz 5000 rekordów rejestratora do zapełnienia pamięci (rejestracja jednorazowa) z możliwością jej nadpisywania (rejestracja ciągła).

Mierzone parametry

• Natężenie nasłonecznienia (irradiancja) w W/m² lub BTU/ft²h.
• Temperatura panelu fotowoltaicznego w °C lub °F.
• Temperatura otocznia w °C lub °F.
• Kąt nachylenia paneli.
• Orientacja paneli dzięki wbudowanemu kompasowi.

MRU-10

Miernik rezystancji uziemienia

Pomiary rezystancji uziemienia

• Metoda 3-biegunowa – pomiar uziemień z sondami pomocniczymi.
• Metoda 2-biegunowa.

Cechy

• Pomiar rezystancji elektrod pomocniczych R_H i R_S.
• Pomiar napięć zakłócających do 100 V.
• Sygnalizacja rozładowania baterii.
• Wybór maksymalnego napięcia pomiarowego (25 V i 50 V).
• Funkcja automatycznego wyłączenia.

KT-256F

Kamera termowizyjna

Cechy

• Zakres pomiarowy: -20°C...550°C.
• Szybki start.
• Szybki pomiar temperatury.
• Automatyczna sygnalizacja przekroczenia granicy alarmu.
• Autofocus.
• Zapis zdjęć na karcie SD.
• Wbudowana bateria Li-Ion pozwalająca na 16-godzinny czas pracy.
• Interfejsy: USB typu C, slot SD.
• Możliwość ustawienia na statywie.
