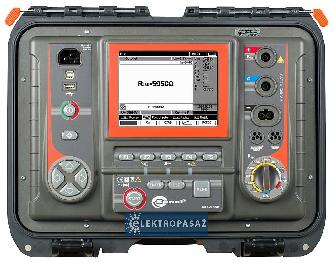

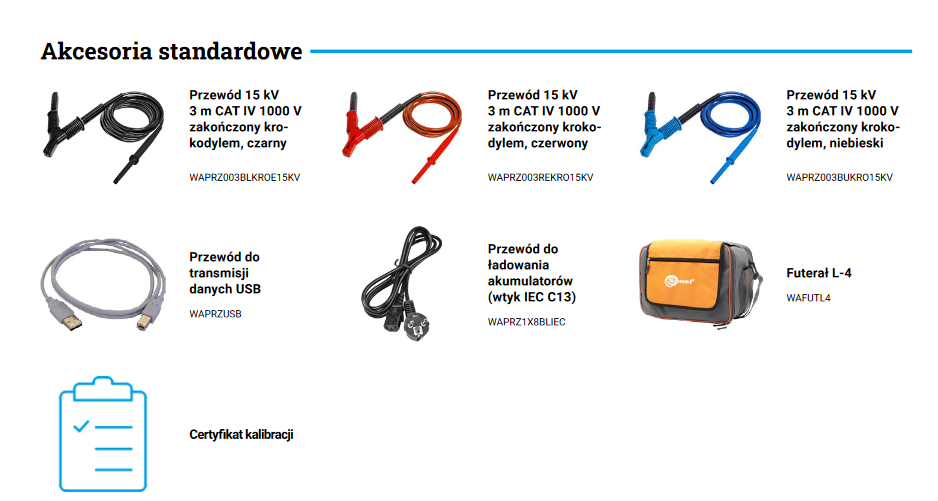

Miernik rezystancji izolacji MIC-5050 z certyfikatem kalibracji WMPLMIC5050 Sonel

Miernik MIC-5050 przeznaczony jest do pomiaru rezystancji izolacji obiektów elektroenergetycznych, tj, kable jedno i wielożyłowe, transformatory, silniki i generatory, kondensatory, wyłączniki oraz inne urządzenia stacji energetycznych. Ponadto jest dedykowany do pomiarów w obszarach, gdzie występują bardzo duże zaburzania elektromagnetyczne, np. na stacjach elektroenergetycznych z napięciem 765 kV lub wyższym.

Możliwości urządzenia

Wysoce wydajna przetwornica HV, z napięciem pomiarowym 5 kV i prądem 6 mA, umożliwia zmierzenie rezystancji izolacji do wartości 20 TΩ. Uzyskanie takiego wyniku czyni mierniki bezkonkurencyjnym. Trójprzewodowy pomiar rezystancji, z wykorzystaniem przewodu „GUARD”, eliminuje prądy upływu powierzchniowego, związane z zanieczyszczeniem izolacji, a tym samym zwiększając rzetelność uzyskiwanych wyników.

Miernik zmierzy temperaturę obiektu, konieczną do wyznaczenia współczynnika korekcji temperaturowej dla R_ISO. Ponadto, wskaże współczynnik absorpcji DAR i indeks polaryzacji PI oraz wartość rozładowania dielektryka DD. Urządzenie umożliwi ocenę kondycji izolacji, poprzez zadawanie napięcia pomiarowego narastająco w krokach (SV). Takie rozwiązanie sprawi, że dielektryk w dobrym stanie będzie dostarczał takich samych wyników, niezależnie od przyłożonego napięcia. Odchyłki uzyskanych wartości rezystancji ok. 25%, zaobserwowane na wykresie w poszczególnych krokach, mogą świadczyć o potencjalnych defektach izolacji.

MIC-5050 posiada unikalną zdolność wykonania pomiarów przewodów wielożyłowych, w jednej czynności łączeniowej, z wykorzystaniem przystawki AutoISO-5000. Rozwiązanie to skraca czas realizacji pomiarów obiektów powtarzalnych, jak np. kabli oświetlenia ulicznego.

Blisko 60 W przetwornica daje możliwość dopalenia miejsca uszkodzenia kabla, ułatwiając tym samym zlokalizowanie defektu przy wykorzystaniu metody reflektometrycznej, np. urządzeniem TDR-420. Wbudowane filtry cyfrowe, o czasie uśredniania 10, 30, 60, 100, 200 sek. oraz tzw. "smart" gwarantują uzyskanie stabilnych wyników pomiarów w obszarach silnych zakłóceń elektromagnetycznych.

Wykaz czasu trwania gwarancji dla urzadzeń SONEL

Analiza danych

W urządzeniu, dzięki zastosowaniu podświetlanego, graficznego ekranu możliwe jest wykreślenie przebiegu rezystancji izolacji, napięcia oraz prądu w funkcji czasu. Operator, na podstawie trendu, jaki obrazuje charakterystyka wykresu, błyskawicznie może ocenić stan izolacji już w pierwszych chwilach od uruchomienia pomiaru. Uzyskuje tym samym pełną kontrolę nad badanym obiektem oraz rzetelny obraz stanu mierzonej izolacji. Ponadto, wykorzystując przesuwne znaczniki, może prześledzić przebieg pomiaru i sprawdzić uzyskane wartości rezystancji, dla dowolnej chwili aktualnego pomiaru oraz pomiarów wykonanych w przeszłości.

Instalując aplikacje mobilną lub program Sonel Reader użytkownik można gromadzić dane historyczne oraz porównywać je z bieżącymi wynikami, przeniesionymi z obszernej pamięci miernika. Takie rozwiązanie pozwala przygotować protokół z pomiarów, śledzić postęp degradacji izolacji i zaplanować prace remontowe.
