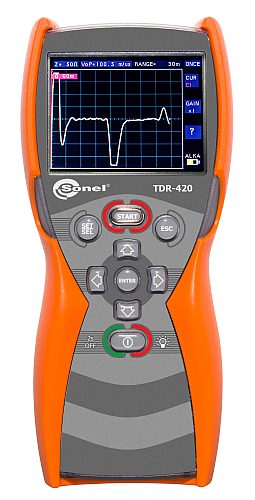

Reflektometr lokalizator uszkodzeń kabli TDR-420 WMPLTDR420 Sonel

Reflektometr TDR-420 jest poręcznym cyfrowym lokalizatorem impulsowym (TDR – ang. Time-domain Reflectometer) przeznaczonym do identyfikacji i lokalizacji uszkodzeń w kablach elektroenergetycznych, telekomunikacyjnych i teletechnicznych. Reflektometr TDR-420 pozwala na zmierzenie długości kabla oraz określenie odległości do uszkodzenia lub zmiany impedancyjnej w zakresie od 4 do 6000 m w przewodach z żyłami metalowymi. Najkrótszy zakres pomiarowy o zasięgu 7 metrów i strefie martwej długości 0,6 metra pozwala na lokalizację uszkodzeń w bardzo bliskiej odległości od miejsca podłączenia urządzenia.

Wykaz czasu trwania gwarancji dla urzadzeń SONEL

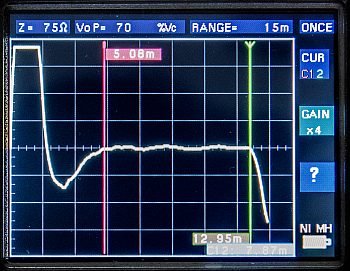

Dwa kursory pozwalają na określenie odległości do dwóch uszkodzeń jednocześnie oraz odległości między nimi. Dzięki kolorowemu wyświetlaczowi o rozdzielczości 320 x 240 pikseli wskazanie miejsca uszkodzenia jest precyzyjne i wyniki łatwiejsze do interpretacji.

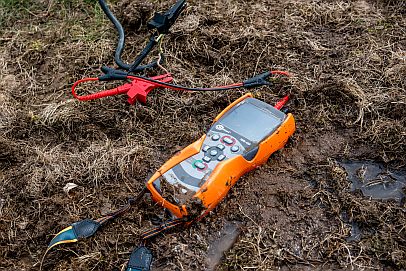

Niesprzyjające warunki atmosferyczne podczas wykonywania prac pomiarowych to częste kłopoty z jakimi spotkają się ekipy montażowe oraz służby utrzymania ruchu. Dzięki unikalnej obudowie, urządzenie TDR-420 charakteryzuje się stopniem ochrony na poziomie IP67. Oznacza to pyłoszczelność i ochronę przed wnikaniem wody przy krótkotrwałym zanurzeniu. Zatem, praca w mocno zapylonym terenie lub przypadkowy kontakt urządzenia z wodą nie będą miały wpływu na poprawne działanie reflektometru.

Tutaj znajdziesz dane techniczne.

Deklaracja sprawdzeniato dokument wydawany dla urządzeń, które nie posiadają charakteru wzorca, dlatego nie podlegają wzorcowaniu. Właściwą formą kontroli dla tego typu przyrządów jest sprawdzenie. Deklaracja sprawdzenia wydawana jest również dla przyrządów dostarczanych na usługi serwisowe, gdy klient nie wybrał usługi wzorcowania.

Instrukcja obsługi - ostrzeżenia dotyczące bezpieczeństwa
