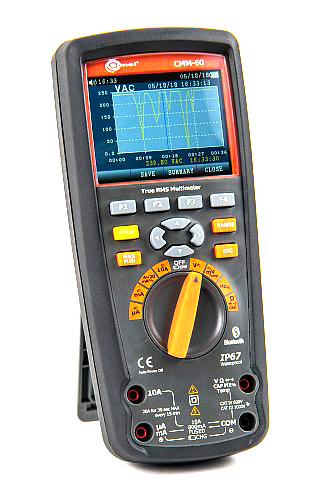

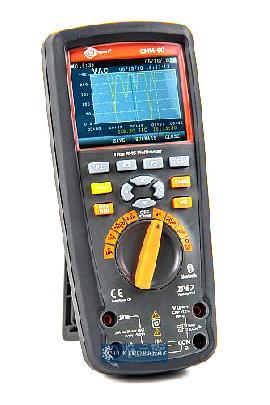

Multimetr cyfrowy przemysłowy CMM-60 WMGBCMM60 Sonel

Cechy urządzenia

• Szybki i łatwy odczyt zapewnia kolorowy wyświetlacz o zakresie liczenia do 50 000 cyfr, rozdzielczości 320x240 pikseli i przekątnej 3,5”. Wyświetlacz dodatkowo pozwala na odczyt pod szerokim kątem również w ciemnych pomieszczeniach;
• Ponad 14 funkcji pomiarowych m.in. pomiar napięcia AC/DC, pomiar natężenia AC/DC, rezystancja, pojemność, temperatura, szerokość impulsu, współczynnik wypełnienia, częstotliwość;
• Funkcja AC+DC pozwala jednocześnie zaprezentować wartość składowej stałej i zmiennej lub sumy obu składowych podczas pomiaru napięcia;
• Funkcja 4~20mA służąca m.in. do kontroli obwodów sterowania pracą czujników temperatury, ciśnienia, pH lub przepływu.
• True RMS dla napięcia i natężenia przemiennego umożliwia pomiar wartości skutecznej przebiegów odkształconych;
• Wbudowany filtr dolnoprzepustowy dzięki któremu pomiary napięcia będą dokładniejsze poprzez wyeliminowanie wpływu zakłóceń generowanych poprzez maszyny i urządzenia elektroniczne;
• Zapis wyników szybkich przebiegów 1ms dzięki pomiarowi wartości szczytowych PEAK;
• Funkcja pomiarów względnych REL umożliwiająca m.in. eliminację wartości rezystancji przewodów pomiarowych;
• Wyświetlanie jednocześnie wyniku pomiaru składowej stałej i składowej przemiennej sygnału dla szybkiego odczytu dwóch wyników w tym samym czasie;
• Zegar czasu rzeczywistego umożliwiający dodanie danych o dacie i czasie wykonania pomiaru;
• Przywoływanie wyników pomiarowych z wbudowanej pamięci na 2000 pomiarów z zapisem nazwy i daty pomiaru;
• Szybka możliwość wykrycia nieprawidłowości dzięki rejestracji wyników pomiarowych w graficznej postaci trendu, dzięki funkcji Trend Capture i wbudowanemu rejestratorowi z możliwością zapisu 10 000 próbek;
• Funkcja zapisu wartości maksymalnych, minimalnych i średnich;
• Wbudowany moduł Bluetooth do wysyłki wyników pomiarowych na żywo do urządzeń mobilnych z systemem Android,
• Funkcja pomocy HELP do szybkiego wyjaśnienia znaczenia danej funkcji pomiarowej i przycisków;
• Opcjonalna zawieszka do łatwego mocowania przyrządu pozwala na pracę za pomocą obu dłoni;
• Ochrona przed zalaniem wodą i wnikaniem pyłów do układu elektronicznego dzięki wyjątkowo odpornej obudowie o stopniu ochrony na poziomie IP67;
• Przełącznik obrotowy został zaprojektowany w celu łatwej obsługi również podczas pracy w rękawicach w niebezpiecznych i trudnych warunkach;
• Dedykowany akumulator litowo-polimerowy pozwalający na długą pracę urządzenia;
• W zestawie dedykowana ładowarka i zasilacz do ładowania akumulatora bez jego wyciągania.

Pomiar napięcia stałego

¹ Przy użyciu trybu REL w celu kompensacji przesunięć

• Impedancja wewnętrzna >10 MΩ VDC
• Ochrona przed przeciążeniem: 1000 V DC/AC RMS

Pomiar napięcia przemiennego TRMS

• Zakres częstotliwości 50...10 000 Hz
• Wszystkie zakresy napięcia prądu przemiennego są określone od 5% zakresu do 100% zakresu
• Impedancja wewnętrzna >10 MΩ VDC
• Ochrona przed przeciążeniem: 1000 V DC/AC RMS

Pomiar napięcia AC+DC

¹ Powyżej f = 5 kHz dodatkowy błąd 1%

Pomiar prądu stałego

• 20 A przez maksymalnie 30 s przy ograniczonej dokładności

Pomiar prądu przemiennego TRMS

• 20 A przez maksymalnie 30 s przy ograniczonej dokładności
• Zakres częstotliwości 50 Hz...10 kHz
• Wszystkie zakresy napięcia prądu przemiennego są określone od 5% zakresu do 100% zakresu

Pomiar prądu AC+DC

• Zakres częstotliwości 0...1000 Hz
• 20 A przez maksymalnie 30 s przy ograniczonej dokładności

Pomiar napięcia przemiennego dla częstotliwości >5 kHz

• Pasmo częstotliwości 5...100 kHz

Pomiar rezystancji

¹ Przy użyciu trybu REL w celu kompensacji przesunięć(tryb zalecany przy występowaniu problemu z zerowaniem)

Pomiar pojemności

¹ Z kondensatorem foliowym lub lepszym, wykorzystując tryb względny REL Δ do zerowania reszty

Pomiar częstotliwości – elektronika

Czułość:

• minimalna wartość skuteczna napięcia 0,8 V  przy  20%  do  80% cyklu  roboczego oraz  <100 kHz
• minimalna wartość skuteczna napięcia 5V przy 20% do 80% cyklu roboczego oraz > 100 kHz

Pomiar częstotliwości – elektryka

• Czułość: 1 V RMS

Pomiar cyklu roboczego(wypełnienia)

• Szerokość impulsu: 100 μs...100 ms
• Częstotliwość: 5 Hz...150 kHz

Pomiar pętli prądowej 4-20mA%

• 0 mA=-25%
  4 mA = 0%
  20 mA = 100%
  24 mA = 125%

Pomiar temperatury

• Dokładność sondy temperaturowej nie jest uwzględniana.

Bezpieczeństwo elektryczne:

• rodzaj izolacji: podwójna, zgodnie z PN-EN 61010 - 1 i IEC 61557
• kategoria pomiarowa: IV 600 V / III 1000 V wg PN-EN 61010 - 1:2004

Pozostałe dane techniczne:

• zasilanie miernika: akumulator Li-Pol 7,2 V
• test diody: I = 0,9 mA, U0 = 3,2 V DC
• test ciągłości: I < 0,35 mA, sygnał dźwiękowy dla R < 25 Ω
• wskazanie przekroczenia zakresu: symbol 0L
• częstotliwość pomiarów: 20 odczytów na sekundę
• impedancja wejściowa: >10 MΩ (V DC), >9 MΩ (V AC)
• wyświetlacz: kolorowy o zakresie liczenia do 50 000 cyfr, rozdzielczości 320x240 pikseli i przekątnej 3,5”
• wymiary: 220 x 97 x 58 mm
• masa miernika (z bateriami): 342 g
• bezpieczniki: zakres mA, µA: 0,8 A/1000 V ceramiczny szybki, zakres 10 A: 10 A/1000 V ceramiczny szybki
• czas bezczynności do samowyłączenia: ustawiany w zakresie 5…60 minut
• zgodność z wymaganiami norm: PN-EN 61010-1, UL 61010-1:2004, CAN/CSA C22.2 No. 61010-1, UL 61010B-2-031, PN-EN 61326-1, PN-EN 61326-2-2
• standard jakości: ISO 9001

Nominalne warunki użytkowania:

• temperatura pracy: +5..+40°C,
• wilgotność < 80% dla temp. ≤ 31°C, spadająca liniowo do 50% przy temp. 40°C
• temperatura przechowywania: -20...+60°C
