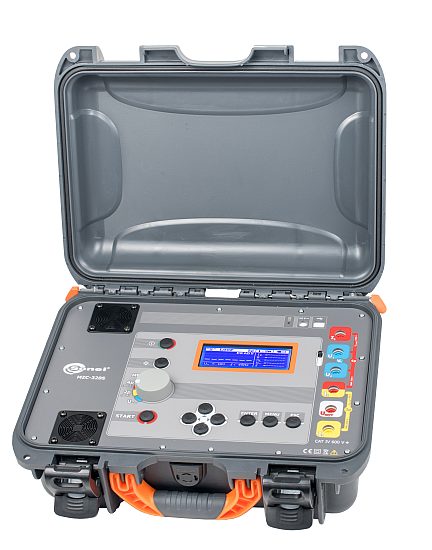

Miernik impedancji pętli zwarcia MZC-320S z certyfikatem kalibracji WMPLMZC320 Sonel

Możliwości

• Pomiary bardzo małych impedancji pętli zwarcia (z rozdzielczością 0,1 mΩ) prądem 130 A przy 230 V; maksymalnie 300 A przy 500 V.
• Pomiary prądem rzędu 24 A przy 230 V, maksymalnie 27 A przy 500 V z rozdzielczością 0,01 Ω.
• Pomiary w sieciach o napięciach znamionowych: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V o częstotliwościach 45...65 Hz.
• Możliwość pomiaru w obwodzie zwarciowym: faza-faza, faza-PE, faza-N.
• Automatyczne rozróżnianie napięcia fazowego i międzyfazowego przy obliczeniach prądu zwarciowego.
• Możliwość zmiany długości przewodów pomiarowych (pomiar metodą 2p).
• Metoda 4p (czteroprzewodowa), brak konieczności kalibracji przewodów (pomiar maksymalnym prądem do 300 A).
• Pomiar i wyświetlanie składowych impedancji pętli zwarcia: rezystancji R_S i reaktancji X_S.

Cechy dodatkowe

• Pomiar spodziewanego napięcia dotykowego lub napięcia dotykowego rażeniowego (z rezystorem 1 kΩ).
• Pomiar napięć przemiennych 0...550 V
• Pomiar częstotliwości 45,0...65,0 Hz.
• Pamięć 990 wyników, połączenie z PC przez USB i Bluetooth.
• Zasilanie akumulatorowe.

Tam, gdzie inni nawet nie próbują

W bezpośredniej bliskości transformatora lub w trafostacjach, gdzie w obwodach zastosowano zabezpieczenia wysokoprądowe (wkładki topikowe na kilkaset amperów, wyłączniki silnikowe), można spodziewać się prądów zwarciowych rzędu setek kiloamperów. Wykonanie w takich sieciach pomiaru impedancji pętli zwarcia wiąże się z koniecznością posiadania miernika silnoprądowego umożliwiającego zmierzenie wartości Z_S na poziomie pojedynczych miliomów. Dzięki autorskiemu rozwiązaniu technicznemu, przy wykorzystaniu podzespołów niedostępnych w komercyjnej ofercie (unikalny rezystor zwarciowy), Sonel oferuje miernik idealnie sprawdzający się w tak wymagających warunkach.

Pomiary bez kompromisów

Dostępne na rynku mierniki impedancji pętli zwarcia dokonują pomiaru prądem półokresowym, czyli asymetrycznie. Takie rozwiązanie wprowadza stałą przejściową i stałą DC, co nie zawsze skutkuje liniowym zachowaniem się transformatora podczas badań. To z kolei rzutuje na dokładność otrzymanych wyników.

Silnoprądowy przyrząd MZC-320S mierzy prądem symetrycznym, czyli w oparciu o pełny okres - wszystko dzięki zaawansowanej konstrukcji układu pomiarowego, jak również obwodu zwarciowego.

Zastosowanie

Przyrząd znajduje zastosowanie w pomiarach sieci o napięciu znamionowym:

• do 500 V gdzie spodziewany prąd zwarciowy może sięgnąć 69,4 kA według normy PN-EN 61557.

Te parametry czynią miernik idealnym do badań kontrolno-pomiarowych na farmach wiatrowych, szybkiej kolei czy w obiektach podlegających lub stanowiących własność zakładów energetycznych.
