Miernik parametrów instalacji elektrycznej i fotowoltaicznej MPI-540PV SOLAR z cęgami elastycznymi i zestawem do pomiaru nasłonecznienia WMPLMPI540PVIRM1 + plecak L-19 Sonel

Kompleksowy zestaw do pomiarów instalacji fotowoltaicznych Sonel MPI-540-PV Solar

1. Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-540-PV

Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-540-PV to zaawansowane narzędzie stworzone w szczególności do mierzenia parametrów instalacji fotowoltaicznych. Z pomocą jednego urządzenia możliwe jest wykonanie całego szeregu badań po stronie DC i AC zgodnie z wytycznymi normy PN-EN 62446. Ponadto Sonel MPI-540-PV służy również do przeprowadzania wszystkich pomiarów służących do określenia stanu bezpieczeństwa domowych, jak i przemysłowych instalacji elektrycznych. Prezentowany miernik to urządzenie o zaawansowanych możliwościach, dedykowane specjalistom działającym w branży instalacyjnej oraz elektrycznej.

W trakcie pomiaru parametrów instalacji fotowoltaicznej, miernik automatyczne przelicza parametry do warunków odniesienia STC (Standard Test Conditions). Pomiary napięć, prądów oraz mocy po stronie AC i DC inwertera pozwolą zweryfikować jego sprawność. Po przeniesieniu danych zachowanych w pamięci miernika do programu Sonel PE6, możliwe jest wygenerowanie raportu z badań parametrów instalacji fotowoltaicznych.

Więcej o produkcie znajdziesz tutaj

Z myślą o automatyzacji pomiarów, miernik Sonel MPI-540-PV został dodatkowo wzbogacony o funkcję badania wyłączników różnicowo-prądowych w trybie Auto. Przyrząd posiada również wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. autotesty), które można w razie potrzeby rozbudowywać o własne sekwencje. Możliwości oraz funkcjonalność miernika dodatkowo powiększy odpowiednio dobrane akcesorium dodatkowe, np. w postaci adaptera AutoISO-1000C, który umożliwia wykonanie w sposób automatyczny pomiarów rezystancji izolacji przewodów 3-, 4-, oraz 5-żyłowych.

Karta katalogowa MPI-540 PV

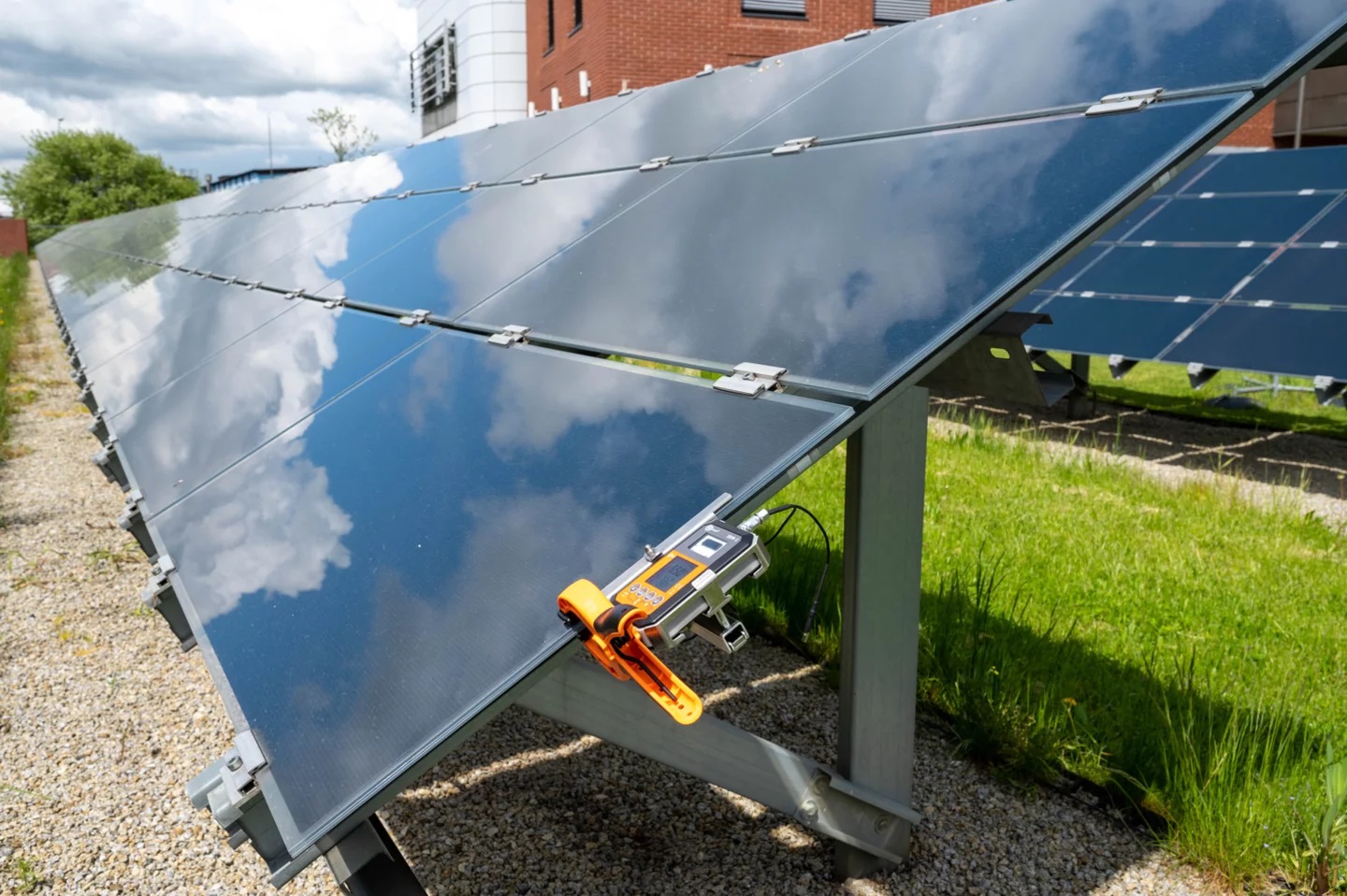

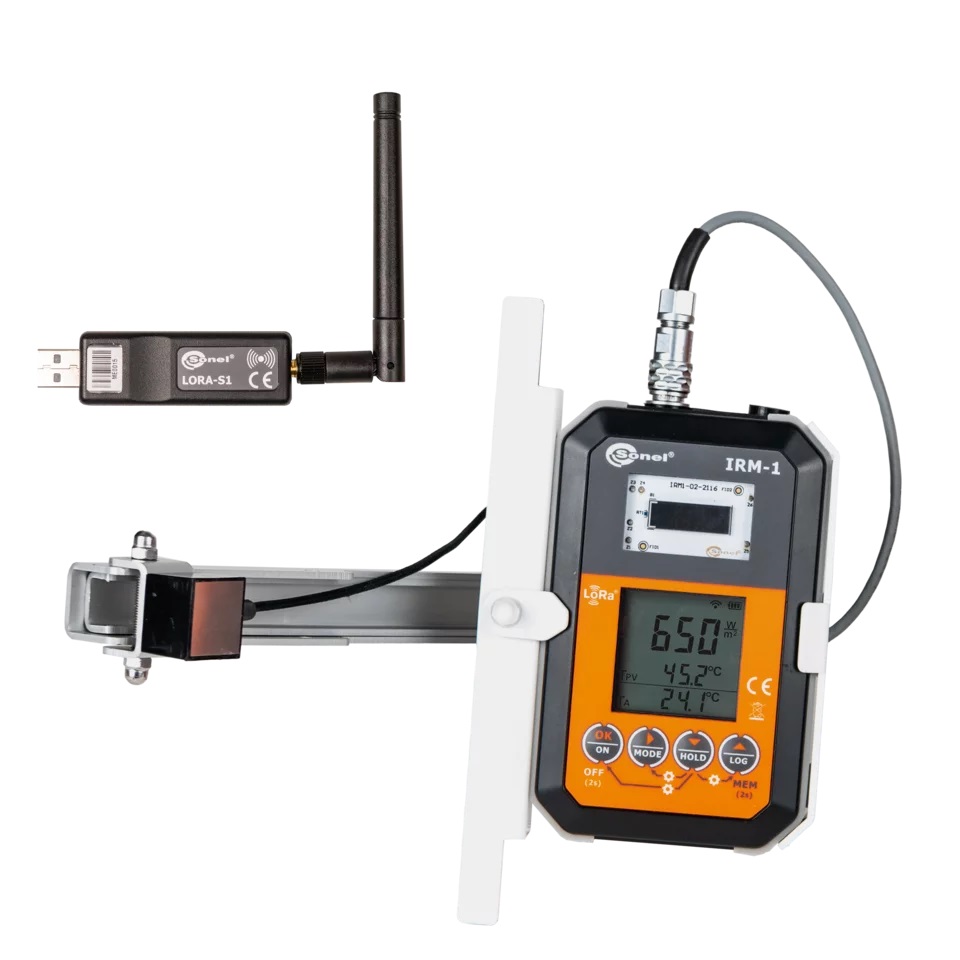

2. Miernik nasłonecznienia oraz temperatury Sonel IRM-1

IRM-1, choć niewielki, jest niezastąpiony podczas badań instalacji PV. Mierząc wartości nasłonecznienia oraz temperaturę paneli i otoczenia, dostarcza niezbędnych danych do przeliczenia wyników na warunki STC. Wbudowany rejestrator z pamięcią 5000 rekordów umożliwia wykorzystanie przyrządu jako narzędzia w procesie projektowania instalacji PV, a także do diagnozowania problemów z zacienieniem paneli.

Karta katalogowa IRM1

Centrum wiedzy

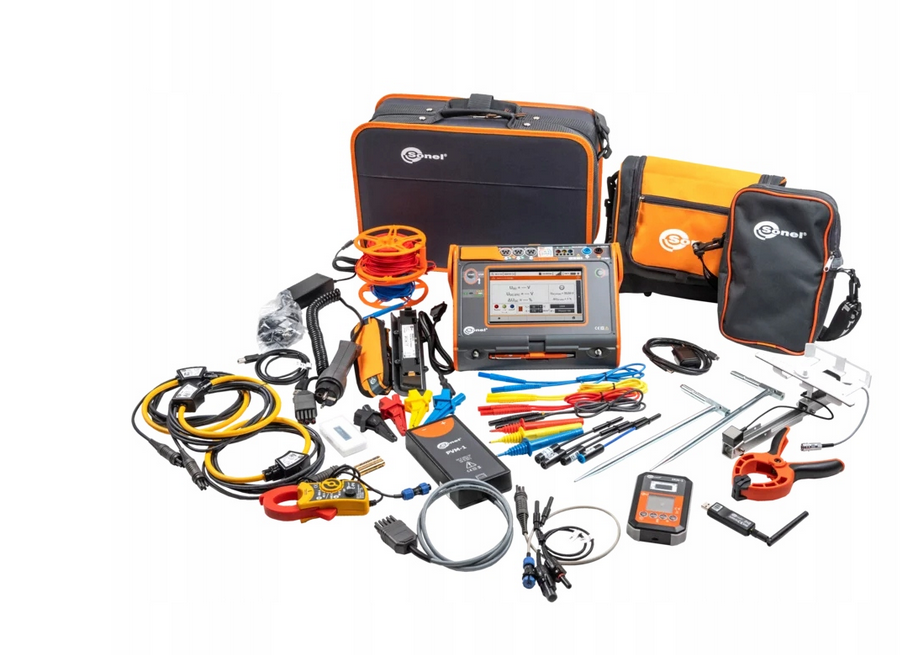

W zestawie:

• Zestaw do pomiaru nasło-necznienia IRM-1 MPI
  (miernik nasłonecznienia i temperatury IRM-1+ zestaw montażowo-pomiarowy do IRM-1 +zasilacz Z-24 + adapter LORA-S1 do transmisji danych + futerał M-14 (WMPLIRM1MPI)
• Adapter PVM-1 WAADAPVM1
• Adapter MC4-gniazda bananowe (komplet) WAADAMC4
• Przewód Uni-Schuko z wyzwalaniem pomiaru (CAT III 300 V) WAADAWS03
• Cęgi pomiarowe C-PV WACEGCPVOKR
• Adapter do cęgów C-PV WAADACPV
• Cęgi elastyczne F-3A - 3 szt. (Ø 120 mm)WACEGF3AOKR
• Przewód 1,2 m (wtyki bananowe) czarny / czerwony / niebieski / żółty - każdego po 1 szt. WAPRZ1X2BLBBN / WAPRZ1X2REBB /WAPRZ1X2BUBB / WAPRZ1X2YEBB
• Krokodylek 1 kV 20 A czarny /czerwony /niebieski / żółty - każdego po 1 szt. WAKROBL20K01 / WAKRORE20K02 /WAKROBU20K02 / WAKROYE20K02
• Sonda ostrzowa 1 kV (gniazdo bana-nowe) czerwona / niebieska / żółta każdego po 1 sztuce
  WASONREOGB1 / WASONBUOGB1 / WASONYEOGB1
• Przewód pomiarowy 15 m na szpuli do pomiaru uziemień
  WAPRZ015BUBBSZ
• Przewód pomiarowy 30 m na szpuli do pomiaru uziemień
  WAPRZ030REBBSZ
• Sonda 30 cm do wbijania w grunt WASONG30 - 2 szt.
• Adapter do złączy szynowej z gwintem M4/M6 (zestaw 4 szt.) WAADAM4M64
• Przewód interfejsu USB WAPRZUS
• Karta microSD 4 GB WAPOZMSD4
• Przewód do zasilania 230 V (wtyk IEC C7) WAPRZLAD230
• Zasilacz do mierników (typ Z-7) WAZASZ7
• Przewód do ładowania akumulatora z gniazda samochodowego WAPRZLAD12SAM
• Pojemnik z akumulatorem Li-Ion 11,1 V 3,4 Ah WAAKU15
• Szelki do miernika (typ L-2) WAPOZSZEKPL
• Futerał M-13 WAFUTM13
• Plecak L-19
• Certyfikat kalibracji
