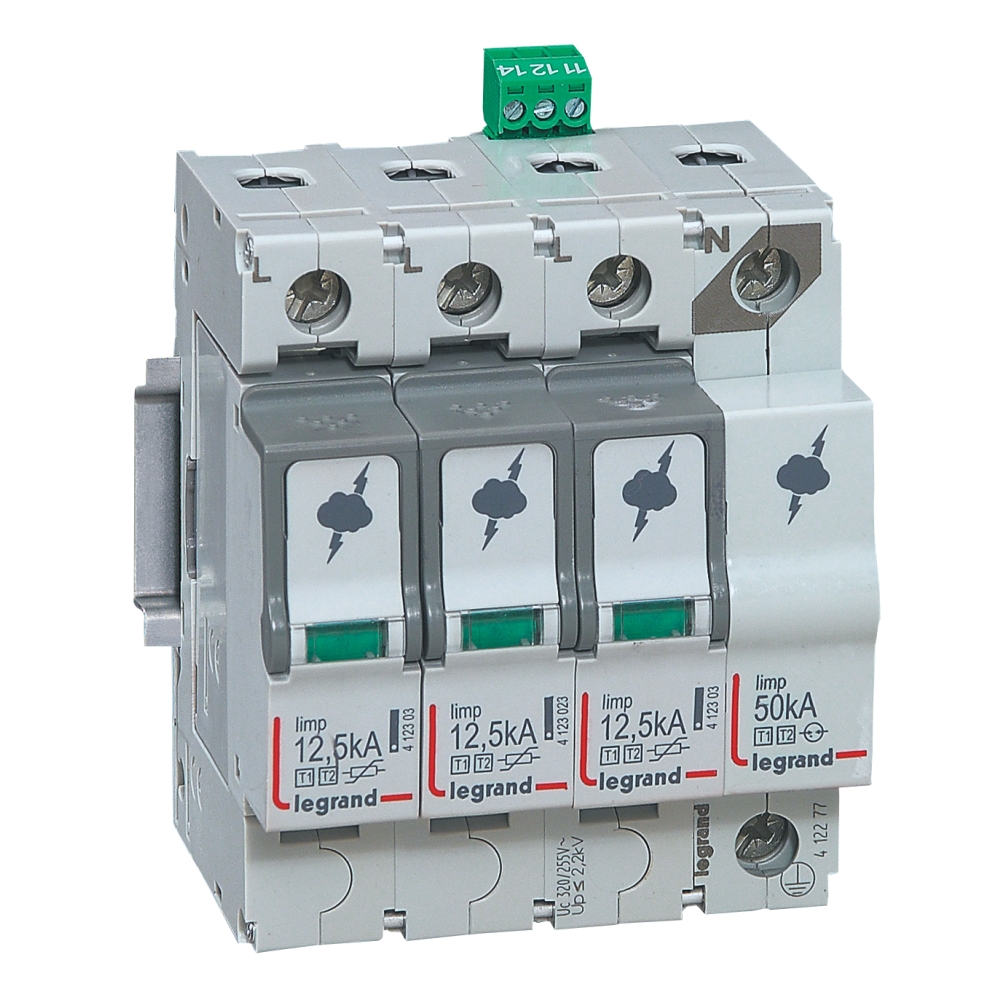

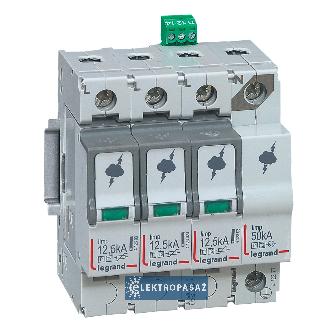

Ogranicznik przepięć 4P 12,5kA B+C 412277 Legrand

Ogranicznik przepięć Legrand 412277 to niezawodne zabezpieczenie instalacji elektrycznych przed przepięciami powstałymi na skutek wyładowań atmosferycznych oraz przepięć łączeniowych. Jest przeznaczony do montażu w instalacjach 3-fazowych z przewodem neutralnym i spełnia wymagania kategorii B+C (typ 1+2), co zapewnia kompleksową ochronę.

Najważniejsze parametry:

• Typ ochrony: B+C (typ 1+2) – ochrona przed przepięciami atmosferycznymi i łączeniowymi
• Napięcie znamionowe: 230/400 V AC
• Prąd wyładowczy (In): 12,5 kA (10/350 µs)
• Maksymalny prąd wyładowczy (Imax): 60 kA (8/20 µs)
• Napięciowy poziom ochrony (Up): ≤ 1,5 kV
• Liczba biegunów: 3P+N (trójfazowy + neutralny)
• Montaż: szyna DIN 35 mm
• Wskaźnik stanu: tak – wizualna sygnalizacja uszkodzenia
• Wymienne moduły: tak – możliwość szybkiej wymiany wkładek ochronnych

Zastosowanie:

Ogranicznik przepięć Legrand 412277 jest idealnym rozwiązaniem dla:

• Instalacji elektrycznych w budynkach mieszkalnych, biurowych i przemysłowych
• Ochrony sprzętu elektronicznego, AGD, systemów alarmowych, automatyki domowej
• Rozdzielnic głównych i podrozdzielnic w budynkach zasilanych z sieci niskiego napięcia

Dzięki zastosowaniu ogranicznika Legrand 412277 można skutecznie zwiększyć bezpieczeństwo instalacji i przedłużyć żywotność podłączonych urządzeń.

Charakterystyka techniczna:

• Typ ochrony: Typ 1+2 (dawniej klasa B+C)
• Układy sieci: TN, TN-C, TN-C-S, TT
• Liczba przewodów (bez uziemienia): 4
• Znamionowe napięcie AC: 400 V
• Najwyższe napięcie trwałej pracy AC (Uc): 320 V
• Znamionowy prąd wyładowczy - wartość szczytowa (8/20) (In): 25 kA
• Prąd udarowy (10/350) (Iimp): 12,5 kA/biegun
• Maksymalny prąd wyładowczy (8/20) (Imax): 60 kA/biegun
• Poziom ochrony L-N (Up): 2,2 kV
• Poziom ochrony N-PE (Up): 1,5 kV
• Zintegrowane dobezpieczenie: Nie
• Sposób montażu: Szyna montażowa DIN TH-35 mm
• Rozmiar: 4 moduły
• Maksymalny przekrój przewodu (jedno-/wielodrutowego): 35 mm²
• Maksymalny przekrój przewodu elastycznego: 25 mm²
• Sygnalizacja zadziałania na urządzeniu: Optyczna
• Ze stykiem do zdalnej sygnalizacji: Tak
• Stopień ochrony (IP): IP20

Dzięki zastosowaniu technologii warystora i iskiernika, urządzenie skutecznie chroni instalacje elektryczne przed przepięciami, zapewniając bezpieczeństwo i niezawodność.
