Miernik rezystancji uziemienia i rezystywności gruntu MRU-200 WMPLMRU200 Sonel

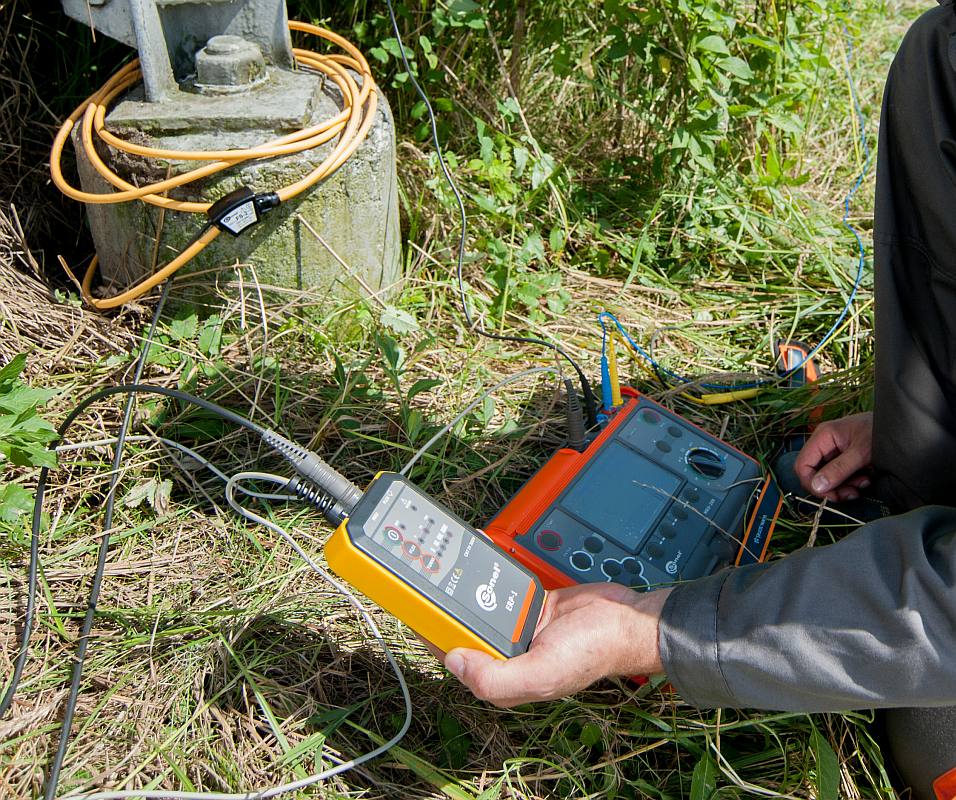

Jest to unikalny miernik MRU-200 umożliwiający wykonywanie pomiarów wieloma różnymi metodami, dzięki czemu użytkownik będzie mógł wykonać jednym miernikiem pomiary różnych typów uziemień w różnych warunkach.

obudowa charakteryzuje się przesuwaną wokół miernika pokrywą, która może znajdować się w czterech położeniach pracy:

• pokrywa na górze przyrządu – przyrząd nieuży-wany i zabezpieczony przed uszkodzeniami mechanicznymi,
• pokrywa zatrzaśnięta pod miernikiem,
• pokrywa pod kątem 45 stopni – miernik może stać na płaskiej powierzchni (Fot. 1),
• pokrywa pod miernikiem, pod kątem 90 stopni – w tym położeniu pokrywa pełni rolę podpórki dla miernika, gdy jest on noszony na szyi przy pomocy paska. Dzięki temu użytkownik może obsługiwać miernik jedną ręką (Fot. 2.).

Obudowa jest uszczelniona, aby chronić elektronikę przyrządu przed wpływem warunków środowiskowych. Miernik jest przystosowany do pracy w trudnych warunkach pomiarowych.

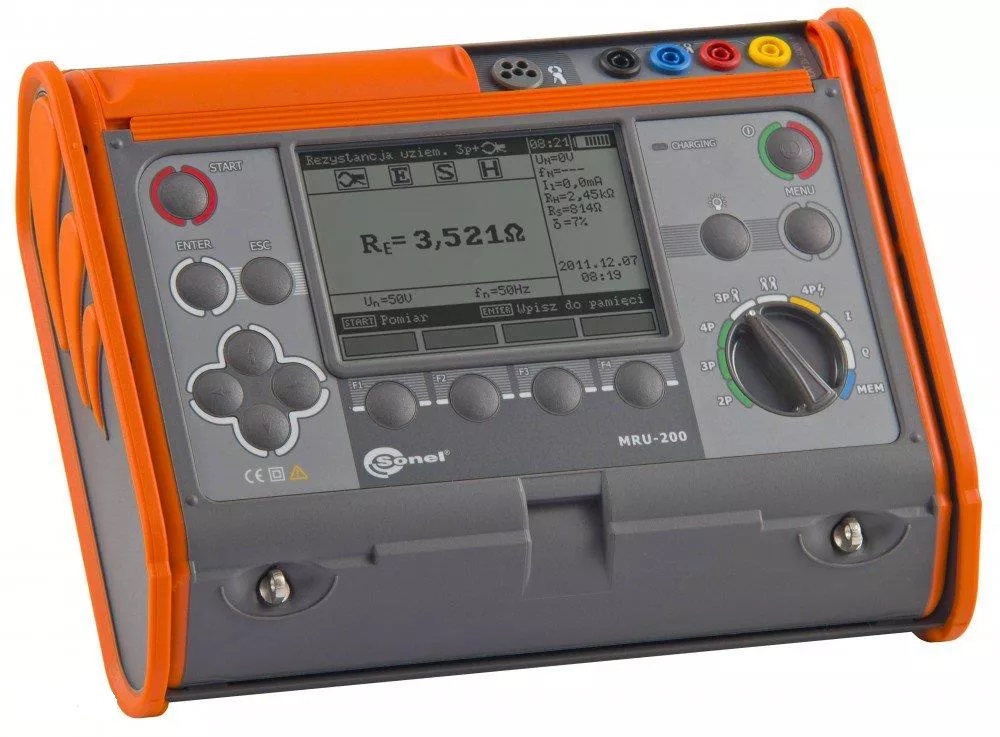

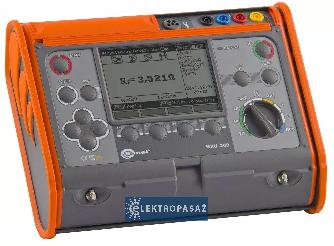

MRU-200 wyposażony jest w duży, czytelny wyświetlacz graficzny, który może zostać podświetlony. Na wyświetlaczu prezentowane są szczegółowe dane pomiarowe. Dzięki temu użytkownik ma możliwość dokładnej oceny pomiaru.

Pomiary rezystancji uziemień oraz rezystywności gruntu można wpisać do pamięci o pojemności 1000 pomiarów. Zgromadzone dane można przesłać do komputera przy pomocy standardowego przewodu USB lub za pośrednictwem interfejsu bezprzewodowego, w który wyposażony jest MRU-200.

Przyrząd zasilany jest z wysokowydajnych akumulatorów, które umożliwiają wykonanie do kilkuset pomiarów w zależności od wybranej metody pomiarowej. Istnieje również możliwość zasilania miernika ze standardowych baterii alkalicznych typu LR14 (rozmiar C). Dzięki temu w sytuacjach awaryjnych, użytkownik nie traci możliwości wykonywania pomiarów. Dodatkową zaletą jest możliwość ładowania akumulatorów miernika z gniazdka zapalniczki samochodowej o napięciu 12V.

Przy tych wszystkich możliwościach, MRU-200 wraz z pakietem akumulatorów waży zaledwie 2 kg, co wydatnie przekłada się na komfort użytkowania.

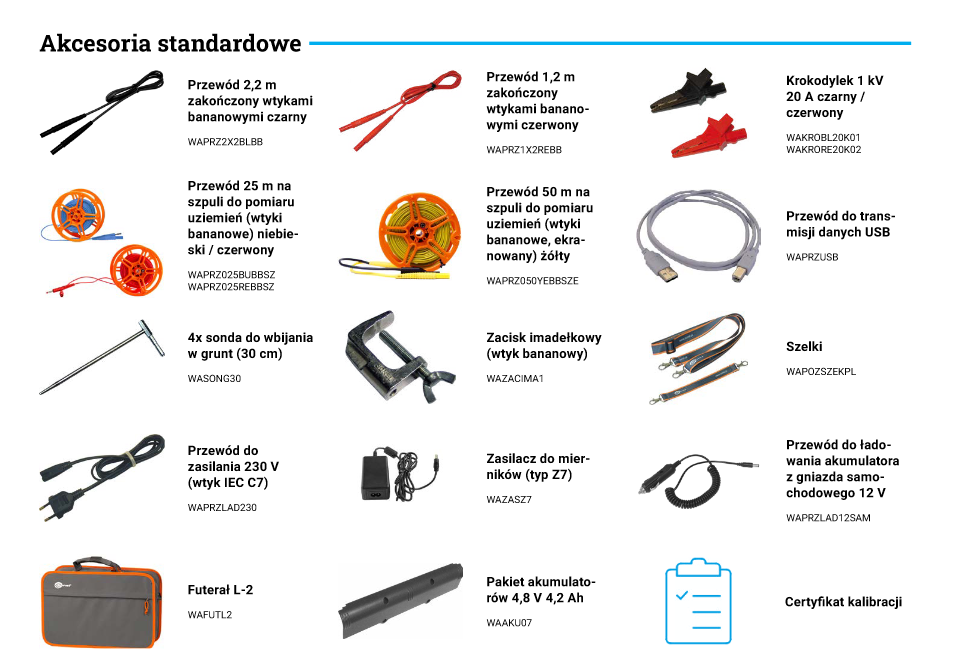

Wykaz czasu trwania gwarancji dla urzadzeń SONEL

Metody pomiarowe

Jak wspomniano we wstępie, MRU-200 posiada moż-liwość pomiarów rezystancji uziemień różnymi metodami:

• dwuprzewodową,
• trzyprzewodową bez dodatkach cęgów oraz z cęgami,
• czteroprzewodową,
• dwucęgową bez pomocniczych sond wbijanych w grunt,
• udarową.

Dodatkowo można wykonać pomiary rezystywności gruntu oraz mierzyć prądy upływowe lub uszkodzeniowe instalacji uziemiających.

Przed wykonaniem pomiaru, miernik sprawdza, czy w badanym obiekcie nie występuje zbyt wysokie napięcie zakłócające. Możliwy jest pomiar przy napięciu zakłócającym AC+DC do 24V. Powyżej tej wartości pomiary są blokowane.

Aby wyeliminować zakłócenia o częstotliwościach sieciowych, częstotliwość napięcia oraz prądu pomiarowego wynosi 125Hz dla sieci 16 2/3Hz, 50Hz oraz 400Hz. Dla sieci 60Hz częstotliwość prądu pomiarowego wynosi 150Hz. Użytkownik może sam określić typ sieci w menu (szybsze pomiary), albo ustawić tryb automatycznego dostrajania się miernika do warunków panujących w badanym obiekcie (pomiary wolniejsze).

Należy zaznaczyć, że MRU-200 generuje napięcie i prąd pomiarowy sinusoidalny, zalecany przez normy. Inne mierniki najczęściej wykonują pomiary prądem przemiennym o kształcie prostokątnym.

Dwuprzewodowy pomiar rezystancji

Przyrząd posiada możliwość pomiaru rezystancji do 20kΩ z maks. rozdzielczością 0,01Ω (Rys.1). Aby wyeliminować wpływ rezystancji przewodów pomiarowych na wynik pomiaru, przyrząd potrafi zapamiętać ich rezystancję oraz odjąć ją od wyniku pomiaru (funkcja Auto-Zero).

Trzy- i czteroprzewodowy pomiar rezystancji uziemień

Zastosowany pomiar rezystancji uziemienia oparty jest na metodzie technicznej z wykorzystaniem dwóch elektrod pomocniczych wbijanych w grunt: prądowej i napięciowej. W czasie pomiaru uziemienia mierzone są również rezystancje elektrod pomocniczych, a ich wartości są podawane wraz z ostatecznym wynikiem rezystancji uziemienia. Zakres pomiarowy wynosi do 20kΩ, maks. rozdzielczość 0,01Ω. Miernik automatycznie wybiera jeden z pięciu podzakresów pomiarowych.

W przypadku pomiarów uziemień o małych wartościach rezystancji (poniżej 1Ω), można wykonać pomiar rezystancji z wykorzystaniem dodatkowego czwartego przewodu (linia przerywana na Rys.2). Powoduje to wyeliminowanie rezystancji przewodów pomiarowych.

Pomiar rezystancji uziemień wielokrotnych z użyciem dodatkowych cęgów

Miernik MRU-200 posiada bardzo pożyteczną funkcję, pozwalającą na szybkie i proste wykonanie pomiarów uziemień wielokrotnych bez rozpinania złącza kontrolnego mierzonego uziomu. Na Rys. 3 pokazano schemat połączenia. Należy zaznaczyć, że pomiar ten nadal jest zgodny z zalecaną przez normę metodą techniczną spadku napięcia. Cęgi prądowe służą do pomiaru tylko tej części prądu, która płynie przez badany uziom. Dzięki temu nie ma potrzeby rozłączania złącza kontrolnego.

Warunkiem poprawności pomiaru jest to, aby uziomy nie były połączone metalicznie poniżej punktu przypięcia cęgów (np. otok wokół budynku), gdyż prąd będzie zamykał się w obwodzie metalicznym a nie poprzez grunt. Taka sytuacja może spowodować to, że przez uziom z założonymi cęgami będzie płynął bardzo mały prąd, powodujący dodatkowe błędy pomiarowe.

Pomiar z wykorzystaniem dwóch par cęgów

Metody techniczne opisane powyżej są miarodajne i zalecane przez normy PN-IEC 61557 oraz PN-IEC 61364. Ich wadą jest praco- i czasochłonność. Również w pewnych warunkach metody z dodatkowymi sondami wbijanymi w grunt są bardzo trudne do zastosowania (np. w mieście, gdzie ciężko znaleźć grunt do wbicia sond).

Dlatego wychodząc naprzeciw oczekiwaniom klien-tów, MRU-200 umożliwia wykonanie pomiarów bez wbi-jania sond, z wykorzystaniem podwójnych cęgów (Rys. 4).

Metoda opiera się na generowaniu prądu pomiarowego przez cęgi nadawcze oraz na pomiarze spadku napięcia w obwodzie przez cęgi pomiarowe. Z prawa Ohma miernik oblicza rezystancję zamkniętej pętli (badanego uziemienia oraz pozostałych elementów pętli).
