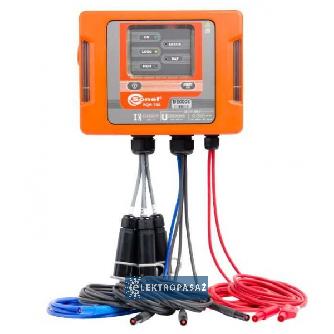

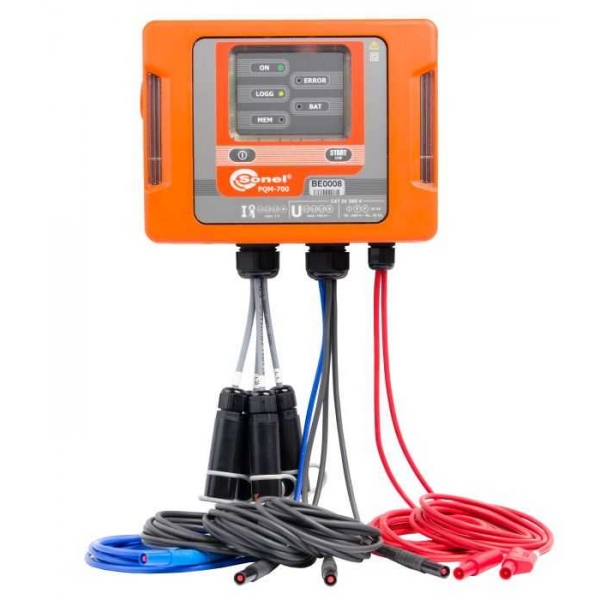

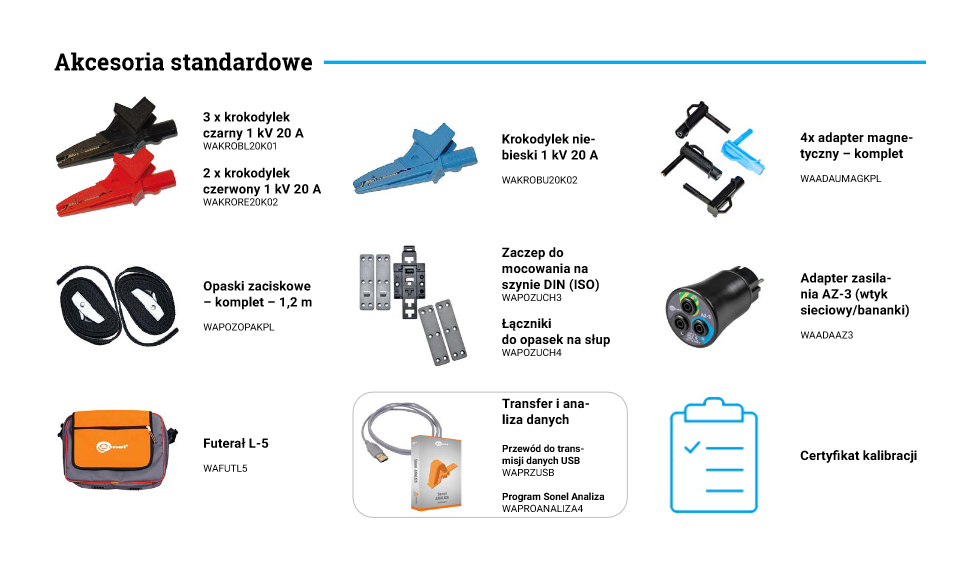

Analizator jakości zasilania PQM-700 z certyfikatem kalibracji WMPLPQM700 Sonel

Cechy

• 4 wejścia prądowe, fizyczny pomiar prądu w przewodzie neutralnym.
• Rejestracja do 1100 parametrów, rejestracja wartości średnich, maksymalnych, minimalnych i chwilowych.
• Rejestracja na zgodność z polskim rozporządzeniem systemowym.
• Wbudowana grzałka, możliwość stabilnej pracy w niskich temperaturach do -20ºC.
• Wbudowany akumulator, autonomiczność miernika (min. 6 godzin).

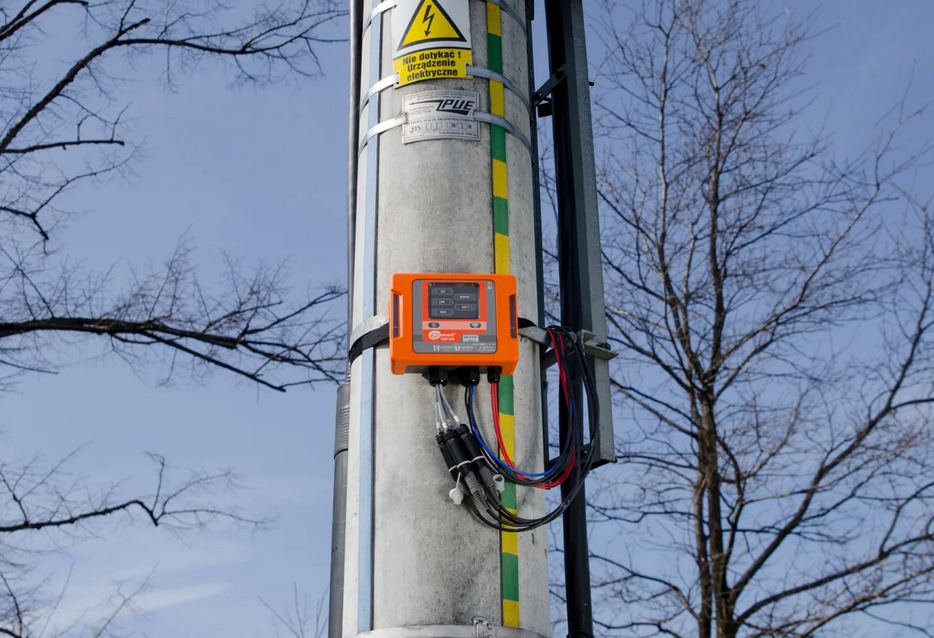

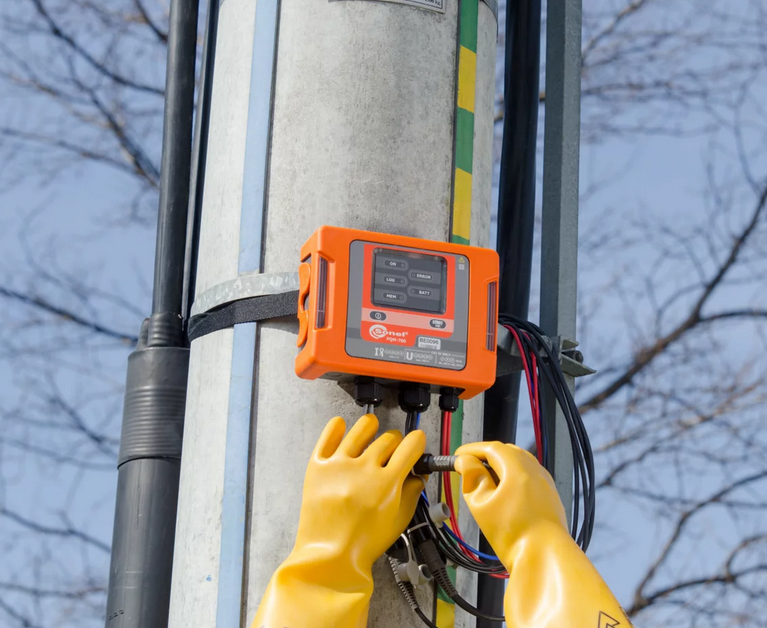

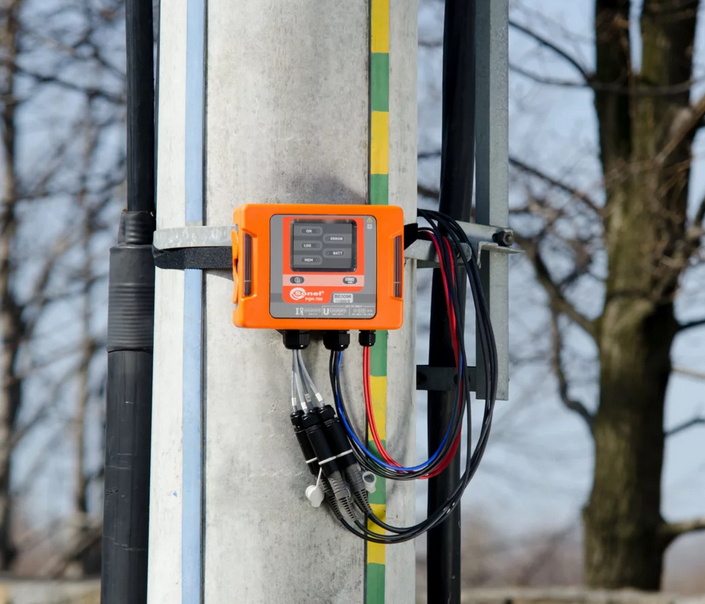

• Szczelność obudowy IP65, możliwość pracy w deszczu, śniegu, dużej wilgotności

Mierzone parametry

• Napięcia L1, L2, L3, N (cztery wejścia pomiarowe) – wartości średnie, minimalne, maksymalne i chwilowe w zakresie do 760 V, możliwość współpracy z przekładnikami napięciowymi.
• Prądy L1, L2, L3, N (cztery wejścia pomiarowe) – wartości średnie, minimalne, maksymalne i chwilowe, pomiar prądu w zakresie do 6 kA (w zależności od użytych cęgów prądowych), możliwość współpracy z przekładnikami prądowymi.
• Współczynniki szczytu dla prądu (CFI) i napięcia (CFU).
• Częstotliwość w zakresie 40 Hz – 70 Hz.
• Moc czynna (P), bierna (Q), odkształceń (D), pozorna (S) wraz z określeniem charakteru mocy biernej (pojemnościowa, indukcyjna).
• Obliczanie mocy biernej metodą Budeanu oraz IEEE 1459.
• Energia czynna (E_P), bierna (E_Q), pozorna (E_S).
• Współczynnik mocy (Power Factor), cosφ, tgφ.
• Harmoniczne do 40-tej w napięciu i prądzie.
• Współczynnik zniekształceń harmonicznych THD dla prądu i napięcia.
• Wskaźnik krótkookresowego (P_ST) oraz długookresowego (P_LT) migotania światła.
• Asymetria napięć (spełnione wymogi IEC 61000-4-30 klasa S) i prądów.
• Rejestracja zdarzeń dla prądu i napięcia wraz z oscylogramami oraz wykresami RMS_1/2 okresu.
• Wszystkie parametry rejestrowane zgodnie z klasą S normy IEC 61000-4-30.

Obsługiwane typy sieci

• O częstotliwości znamionowej 50/60 Hz
• O napięciach znamionowych: 64/110 V;110/190 V; 115/200 V; 120/208 V 127/220 V; 133/230 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 265/460 V; 277/480 V, 290/500 V, 400/690 V
• Prądu stałego
• O układzie:
  • jednofazowym
  • dwufazowym z przewodem neutralnym
  • trójfazowym – gwiazda z i bez przewodu neutralnego
  • trójfazowym – trójkąt
  • trójfazowym – gwiazda i trójkąt w układzie Arona
  • z przekładnikami napięciowymi i prądowymi

Możliwości

Analizator zapewnia wszechstronne pomiary parametrów jakości zasilania w klasie S zgodnie z normą IEC 61000-4-30, co stanowi gwarancję wysokiej dokładności wyników. Nawet gdy temperatura otoczenia sięga -20ºC, pomiary są rzetelne, a praca urządzenia stabilna – wszystko za sprawą wbudowanej grzałki.

Dzięki wewnętrznemu akumulatorowi analizator nie wyłącza się wraz z zanikiem napięcia, lecz podtrzymuje rejestrację – nawet do 6 godzin. Dane są rejestrowane na wymienną kartę pamięci o pojemności 2 GB. Można je odczytać przy użyciu łącza USB lub za pomocą zewnętrznego czytnika, a następnie przeanalizować w programie Sonel Analiza.

Prezentacja danych

Wszystkie zarejestrowane parametry – w tym wskazane zdarzenia – można w łatwy sposób odczytać za pomocą dedykowanego oprogramowania Sonel Analiza. Zaawansowane funkcje aplikacji pozwalają na zapoznanie się z zebranymi wynikami i ich zapis na twardym dysku komputera – w formie surowych danych lub raportów.

Sonel Analiza podlega nieustannym aktualizacjom i rozwojowi. To sprawia, że jej użytkownik nadąża za najnowszymi wymaganiami norm i standardów.

Obszary zastosowań

PQM-700 spełnia swoją rolę w przemyśle - u elektryków, w służbach utrzymania ruchu itp. - jako tani, wielofunkcyjny rejestrator parametrów obciążeń. Znajduje również zastosowanie u odbiorców i producentów energii odnawialnej (farmy wiatrowe, fotowoltaiczne), gdzie wymagana jest 4-kwadrantowa analiza zasilania.

SONEl ANALIZA

Program Sonel Analiza jest aplikacją niezbędną do pracy z analizatorami PQM. Oprogramowanie umożliwia:

• konfigurację analizatora,
• odczyt danych z rejestratora,
• podgląd parametrów sieci w czasie rzeczywistym (z możliwością odczytu przez modem GSM),
• kasowanie danych w analizatorze,
• przedstawianie danych w formie tabel,
• przedstawianie danych w formie wykresów,
• analizowanie danych i generowanie raportów pod kątem normy PN-EN 50160, rozporządzenia systemowego i innych zdefiniowanych przez użytkownika warunków odniesienia - również dla mikroinstalacji PV do 50 kW, z podziałem dla stanów mocy czynnej P>0, P<0 i P=0 oraz z uwzględnieniem wykresów Q₁=f(U₁/U_n) oraz cosφ=f(P/P_n),
• niezależną obsługę wielu analizatorów,
• aktualizację do nowszych wersji przez stronę WWW.

Program umożliwia odczyt wybranych parametrów oraz ich prezentację graficzną w czasie rzeczywistym. Parametry te mierzone są niezależnie od rejestracji zapisywanej do pamięci. Użytkownik może zobaczyć:

• wykresy przebiegów napięcia i prądu (oscyloskop),
• wykresy napięcia i prądu w czasie,
• wykres wskazowy,
• pomiary wielu parametrów,
• harmoniczne i moce harmonicznych (szacowanie kierunku harmonicznych),
• interharmoniczne.
